Технология аэрации — это технологический процесс передачи кислорода в сточные воды для обеспечения биологической очистки и поддержания стабильности процесса.
В системах с активным илом аэрация обеспечивает растворенный кислород (ДЕЛАТЬ) для микроорганизмов, удаляющих БПК, ХПК и аммиак. Это также обеспечивает полное перемешивание, предотвращая осаждение осадка и образование анаэробных зон.
На большинстве муниципальных и промышленных очистных сооружений аэрация потребляет 40–60% общего энергопотребления. , что делает его крупнейшим центром операционных затрат.
Аэрация выполняет одновременно три функции:
• Перенос кислорода – обеспечивает содержание растворенного кислорода (обычно поддерживается на уровне 1,5–3,0 мг/л)
• Смешивание – удерживает биомассу во взвешенном состоянии (МЛСС обычно 2000–4000 мг/л)
• Стабилизация процесса – предотвращает септические состояния и образование запаха
Без достаточного количества кислорода аэробные бактерии не могут эффективно окислять органические вещества. При концентрации РК ниже 0,5 мг/л эффективность нитрификации резко снижается.
Для проектирования или сравнения систем инженеры используют измеримые параметры:
OTR (скорость переноса кислорода)
Масса кислорода, перенесённая за час (кг O₂/час).
СОТЭ (стандартная эффективность переноса кислорода)
Процент кислорода, перенесенного при стандартных условиях (чистая вода, 20°C).
Альфа-фактор (α)
Поправочный коэффициент, учитывающий состояние сточных вод по сравнению с чистой водой.
Типичный диапазон: 0,6–0,85.
Типичные диапазоны производительности:
| Параметр | Тонкий пузырьковый диффузор | Грубый пузырь | Поверхностный аэратор |
|---|---|---|---|
| SOTE | 25–35% | 8–15% | 10–20% |
| Энергоэффективность (кг O₂/кВтч) | 2,5–6,5 | 1,2–2,5 | 1,5–3,0 |
| Типичная глубина резервуара | 4–8 м | 3–6 м | 2–4 м |
Системы мелкопузырчатой очистки обеспечивают В 2–3 раза выше эффективность использования кислорода чем системы с грубыми пузырьками.
Поскольку потребность в кислороде постоянна, даже небольшой прирост эффективности существенно возрастает.
Пример:
Установка производительностью 10 000 м³/день, требующая 1 800 кг O₂/день.
Повышение эффективности на 15%
→ Может сократить годовое потребление электроэнергии на 50 000–120 000 кВтч.
При промышленных тарифах на электроэнергию это напрямую влияет на стоимость жизненного цикла больше, чем капитальные затраты на оборудование.
Вывод: Аэрация – это не просто технологический этап. Это энергетическая основа биологической очистки сточных вод.
Аэрация определяет скорость биологической реакции, стабильность ила и энергопотребление установки.
В системах с активным илом наличие кислорода напрямую влияет на удаление БПК и эффективность нитрификации.
Без контролируемой аэрации производительность очистки снижается, а качество сточных вод становится нестабильным.
Аэробные микроорганизмы используют растворенный кислород (DO) для окисления органических веществ.
Типичная потребность в кислороде:
• Удаление 1 кг БПК → 1,1–1,5 кг O₂
• 1 кг нитрифицированного NH₄⁺-N → 4,57 кг O₂
У продвинутых растений нитрификация часто представляет собой 60–70% от общей потребности в кислороде .
Если DO падает ниже 1,0 мг/л:

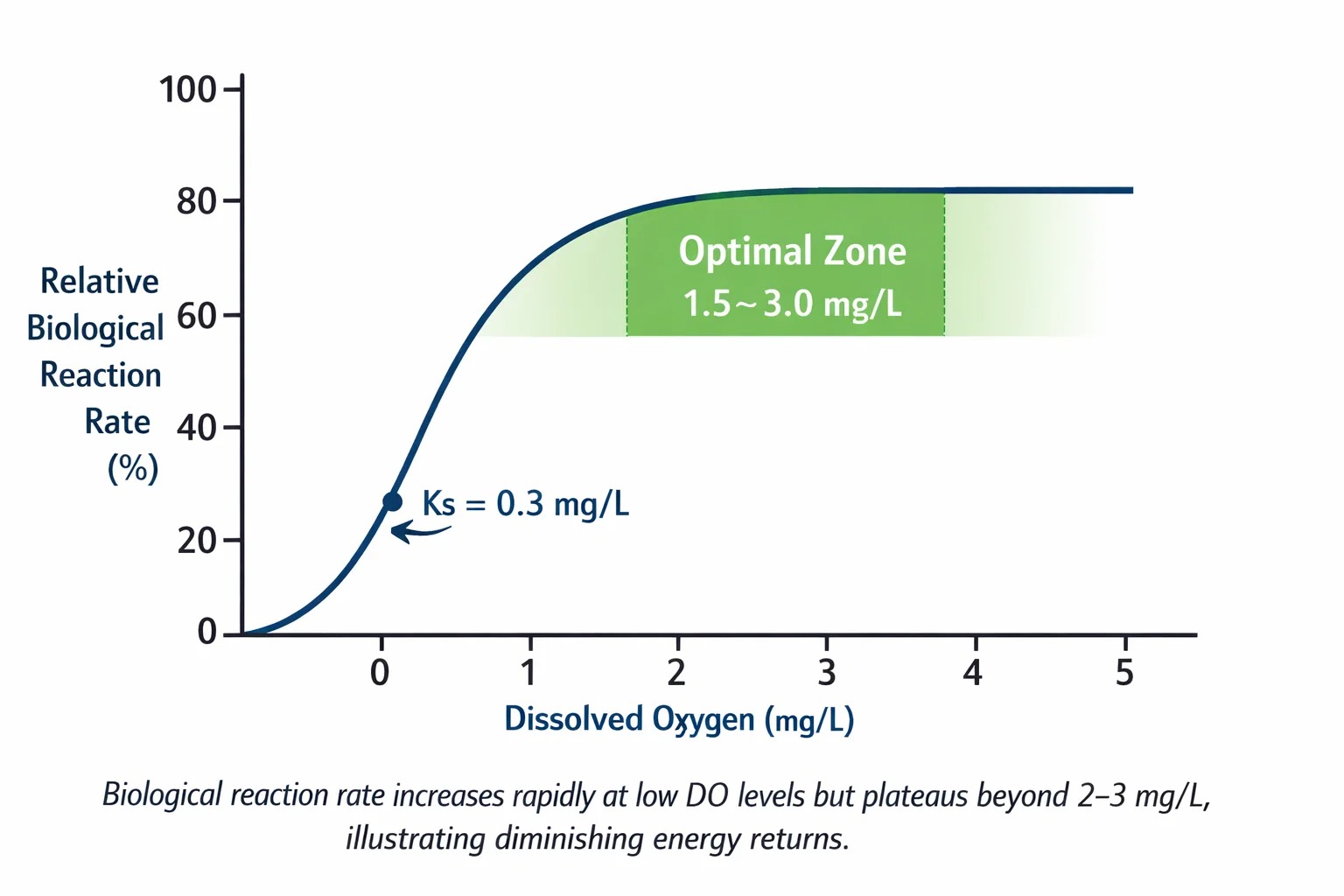

Биологический рост следует Монодная кинетика , который описывает, как концентрация субстрата или кислорода ограничивает скорость реакции.
Темп роста ∝ DO / (Ks DO)
Где:
Когда DO увеличивается:
• Ниже 0,5 мг/л → кислород ограничивает скорость реакции.
• 1,5–3,0 мг/л → оптимальный рабочий диапазон.
• Более 3,0 мг/л → минимальный прирост производительности, но более высокие затраты энергии.
Это объясняет, почему большинство очистных сооружений нацелены на 1,5–3,0 мг/л РК .
Низкий уровень кислорода создает измеримые эксплуатационные риски:
• DO < 0,5 мг/л → нитрификационный коллапс
• ОВП < –100 мВ → анаэробные условия
• Увеличивается вероятность образования осадка.
• Сточные воды NH₄-N
Даже 1-2 часа перерыва в подаче кислорода могут дестабилизировать промышленные системы с высокой нагрузкой.
Аэрация обычно обеспечивает:
• 40–60 % от общего потребления электроэнергии электростанцией.
• До 70% в системах с интенсивной нитрификацией.
Пример сценария:
Производительность завода: 20 000 м³/день.
Потребность в кислороде: 2500 кг/день.
Повышение эффективности переноса кислорода с 2,0 до 3,5 кг O₂/кВтч.
→ Годовая экономия: 200 000 кВтч.
Небольшое повышение эффективности приводит к значительному долгосрочному сокращению операционных затрат.
Аэрация – это не просто «добавление воздуха».
Это баланс между:
• Потребность в кислороде
• Энергопотребление
• Требования к смешиванию
• Характеристики осадка
Правильная конструкция аэрации обеспечивает стабильность очистки и оптимизацию затрат в течение жизненного цикла.
Технологии аэрации классифицируются по способу переноса кислорода в воду: системы диффузионного воздуха, механическая аэрация и струйная аэрация.
Каждая технология отличается эффективностью переноса кислорода, пригодностью глубины, капитальными затратами и энергетическими показателями.
Выбор неправильного типа может увеличить стоимость жизненного цикла на 20–40%.
При диффузной аэрации используются воздуходувки и погружные диффузоры для выпуска воздуха в виде пузырьков.
Это доминирующая технология на современных муниципальных предприятиях.
Воздух нагнетается через мембранные или керамические диффузоры. Меньшие пузырьки создают большую площадь поверхности и более длительное время контакта.
• Диаметр мелких пузырьков: 1–3 мм.
• Диаметр крупных пузырьков: 4–10 мм.
• Оптимальная глубина резервуара: 4–8 м.
• SOTE (мелкие пузырьки): 25–35 %.
• Энергоэффективность: до 6,5 кг O₂/кВтч.
Мелкопузырчатые системы обеспечивают В 2–3 раза выше эффективность использования кислорода чем системы с грубыми пузырьками.
• Муниципальный активный ил
• Промышленные биологические реакторы
• Глубокие аэротенки
• Энергооптимизированные установки
Механические аэраторы переносят кислород, перемешивая поверхность воды.
Они полагаются на турбулентность, а не на диффузию мелких пузырьков.
Крыльчатка или ротор выбрасывают воду в воздух, увеличивая контакт воздуха с водой.
• Кислородная эффективность: 1,5–3,0 кг O₂/кВтч.
• Эффективная глубина: 2–4 м.
• Сила смешивания: высокая
• Установка: простая
• Окислительные канавы
• Лагуны
• Проекты модернизации
• Объекты, отдающие приоритет простоте, а не эффективности.
Механические системы обычно менее энергоэффективны, чем мелкопузырчатые системы, но их легче обслуживать.
Струйная аэрация использует высокоскоростные струи жидкости для захвата воздуха и смешивания его с водой.
Насос создает отрицательное давление, втягивая воздух в поток воды через сопло Вентури.
• Глубина: до 10 м.
• Кислородная эффективность: 2,0–4,0 кг O₂/кВтч.
• Отличное смешивание
• Подходит для сточных вод с высокой нагрузкой.
• Промышленные сточные воды
• Применения с высоким содержанием твердых частиц
• Уравнительные баки
• Глубокие реакторы
Реактивные системы балансируют мощность смешивания и эффективность использования кислорода.
| Технология | Кислородная эффективность (кг O₂/кВтч) | Типичная глубина | Энергетический ранг | Смешивание Strength | Уровень капитальных вложений |
|---|---|---|---|---|---|
| Тонкий пузырьковый диффузор | 2,5–6,5 | 4–8 м | Высокий | Умеренный | Средний |
| Грубый пузырь | 1,2–2,5 | 3–6 м | Низкий | Высокий | Низкий |
| Механическая поверхность | 1,5–3,0 | 2–4 м | Средний | Очень высокий | Средний |
| Струйная аэрация | 2,0–4,0 | 4–10 м | Средний–High | Высокий | Средний–High |
На энергочувствительных предприятиях преобладают мелкопузырчатые системы.
Механические системы доминируют в установках, ориентированных на простоту.
Струйные системы доминируют в промышленных средах с интенсивным перемешиванием.
Выбор зависит от:
• Требуемая скорость переноса кислорода (кг O₂/час)
• Геометрия и глубина резервуара
• Концентрация MLSS
• Стоимость энергии за кВтч
• Доступность для обслуживания
Эмпирическое правило:
Если оптимизация энергопотребления является приоритетом → Мелкопузырчатые диффузоры.
Если приоритетом является сила смешивания → Механические или струйные системы.
Если глубина резервуара > 6 м → предпочтительны диффузионные или струйные системы.
Nihaowater фокусируется в первую очередь на инженерные системы аэрации на основе диффузоров , оптимизирован для:
• Равномерное распределение воздуха
• Высокая производительность SOTE
• Промышленные долговечные материалы
• Индивидуальный дизайн схемы воздушного потока
Акцент делается не только на подаче диффузора, но и на оптимизации эффективности использования кислорода на уровне системы.

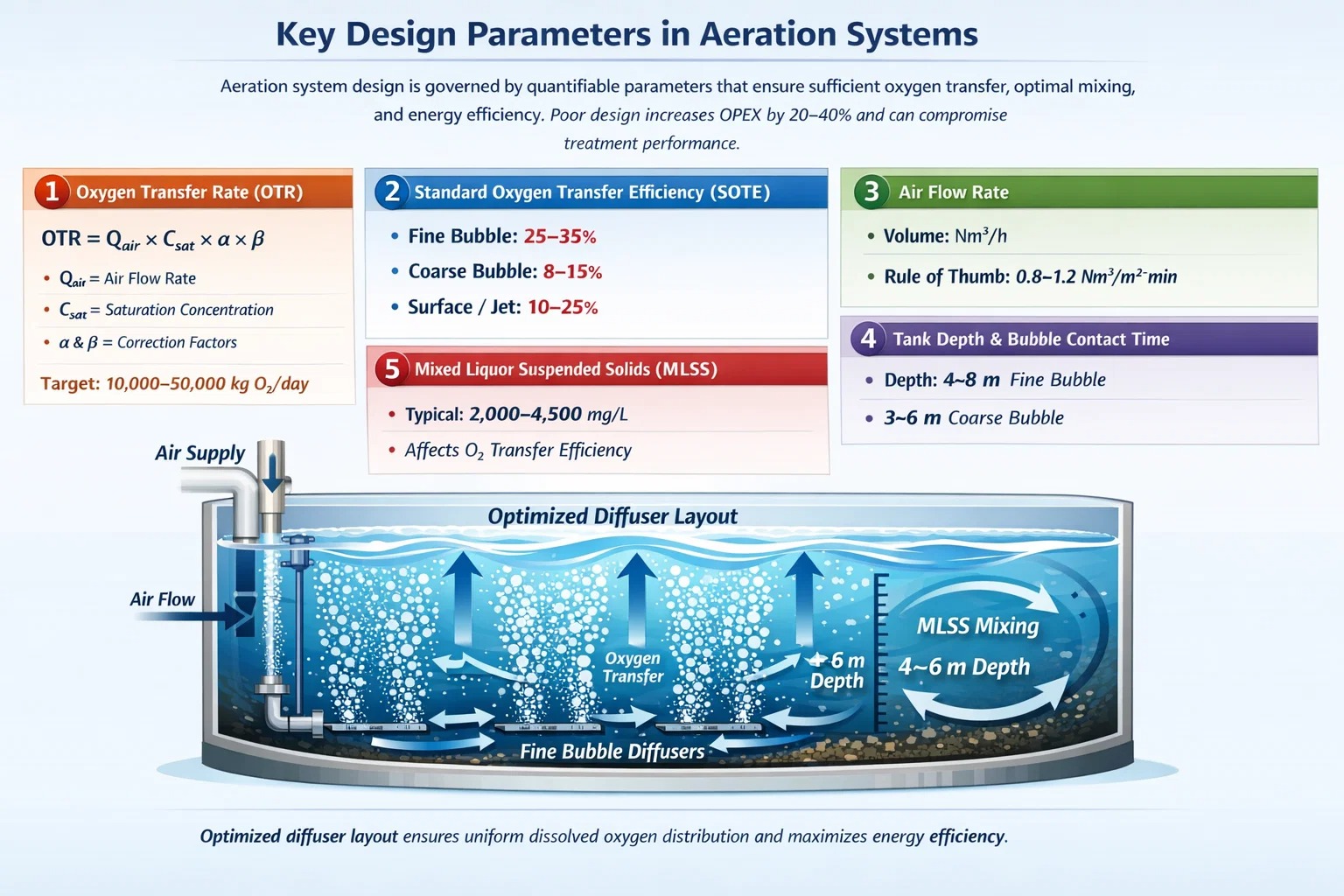

Проектирование системы аэрации определяется количественными параметрами, которые обеспечивают достаточную передачу кислорода, оптимальное смешивание и энергоэффективность.
Плохая конструкция увеличивает эксплуатационные расходы на 20–40 % и может поставить под угрозу эффективность лечения.
Определение: OTR — масса кислорода, перешедшего в воду в единицу времени (кг O₂/час).
Формула (упрощенная):
OTR = Q_air × C_сб × α × β
Где:
Типичная цель проектирования:
Определение: Фракция кислорода, фактически перешедшая в воду при стандартных условиях (чистая вода, 20°С).
| Тип диффузора | СОТЭ (%) |
|---|---|
| Прекрасный пузырь | 25–35 |
| Грубый пузырь | 8–15 |
| Механическая поверхность | 10–20 |
| Струйная аэрация | 15–25 |
SOTE используется с OTR для расчета мощность вентилятора и энергопотребление .
Определение: Объем воздуха, подаваемого в единицу времени (Нм³/ч).
Рекомендации по проектированию:
Эмпирическое правило:
Визуализируемый параметр: Путь подъема пузырьков в зависимости от эффективности растворенного кислорода.
| Технология | Типичная эффективность |
|---|---|
| Тонкий пузырьковый диффузор | 2,5–6,5 |
| Грубый пузырь | 1,2–2,5 |
| Механическая поверхность | 1,5–3,0 |
| Струйная аэрация | 2,0–4,0 |
Оптимизация:
Ключевой вывод: Размер воздуходувки напрямую зависит от потребности в кислороде, геометрии резервуара и производительности диффузора.
Вывод: Хорошо спроектированная система аэрации объединяет все эти параметры для достижения стабильной очистки, равномерного растворения кислорода и минимального потребления энергии.
Технология аэрации имеет важное значение в очистке городских и промышленных сточных вод, в аквакультуре и управлении технологическими водами.
Он обеспечивает кислород для биологической очистки, предотвращает появление анаэробных зон и обеспечивает стабильность процесса в различных областях применения.
Пример случая:
Муниципальное предприятие среднего размера, 20 000 м³/день.
| Промышленность | Типичные сточные воды | Технология аэрации | Потребность в кислороде (кг O₂/день) | MLSS (мг/л) |
|---|---|---|---|---|
| Еда и напитки | Высокий BOD, low solids | Мелкий пузырь / Джет | 2 000–10 000 | 3000–4000 |
| Текстиль | Цвет, наложенный платеж | Мелкий пузырь / Джет | 1500–8000 | 2500–3500 |
| Фармацевтический | Высокий COD/NH₄⁺ | Струя / Мелкий пузырь | 1000–5000 | 3000–4500 |
| Целлюлозно-бумажная промышленность | Высокий solids & BOD | Реактивный / Механический | 5 000–20 000 | 4000–5000 |
Наблюдение:
Системы аэрации являются энергоемкими и технически ответственными. Общие эксплуатационные проблемы могут снизить эффективность переноса кислорода, увеличить затраты на электроэнергию и ухудшить качество сточных вод.
Выявление и устранение этих проблем имеет важное значение для стабильной биологической очистки.
| Проблема | Индикаторы/Пороговые значения | Вероятная причина | Рекомендуемое решение |
|---|---|---|---|
| Низкий Dissolved Oxygen | DO < 1,0 мг/л в аэротенке | Засорение диффузора, недостаточная производительность вентилятора, неравномерный поток воздуха. | Очистите диффузоры, проверьте мощность вентилятора, отрегулируйте распределение воздуха. |
| Загрязнение диффузора | Падение давления >10–15 % или видимая закупорка. | Биопленка, шелушение, мусор | Регулярная обратная промывка, химическая очистка, установка сетчатых фильтров. |
| Неравномерное смешивание | Градиент MLSS > 10–15 % по резервуару | Плохое расположение диффузора, мелкий резервуар, слабый поток воздуха. | Отрегулируйте расположение диффузоров, увеличьте поток воздуха, рассмотрите возможность использования механических смесителей. |
| Чрезмерное потребление энергии | кВтч/кг O₂ > расчетного значения | Чрезмерная аэрация, высокая скорость вентилятора, неэффективный диффузор. | Оптимизируйте воздушный поток, установите VFD-управление, обновите диффузоры. |
| Сбой нитрификации | NH₄⁺-N > 2 мг/л сточных вод | DO < 1,5 мг/л, короткое замыкание, высокая нагрузка | Увеличение растворенного кислорода, оптимизация смешивания, балансировка гидравлической нагрузки |
| Сгущение осадка | СВИ > 150 мл/г | Нитчатый рост, низкий DO | Поддерживайте уровень растворенного кислорода ≥ 1,5 мг/л, следите за балансом питательных веществ, учитывайте селекторные зоны. |
| Шум/Вибрация | >80 дБ возле аэрационного оборудования | Механический дисбаланс, кавитация | Осмотр вращающихся частей, техническое обслуживание подшипников, правильность монтажа. |
| Параметр | Оптимальный диапазон | Примечания |
|---|---|---|
| DO | 1,5–3,0 mg/L | Поддерживает биологическую активность без потерь энергии |
| MLSS | 2000–4500 мг/л | Обеспечивает достаточную концентрацию биомассы |
| SVI (индекс объема осадка) | 80–120 мл/г | Прогнозирует качество оседания |
| Давление воздуходувки | Согласно спецификации диффузора | Предотвращает чрезмерную/недостаточную аэрацию |
| Распределение воздушного потока | ±10% однородность | Критически важен для доставки кислорода по всему резервуару. |
Технология аэрации является основой эффективной биологической очистки сточных вод.
Он контролирует подачу кислорода, смешивание и потребление энергии, напрямую влияя на удаление БПК/ХПК, нитрификацию и стабильность осадка.
Перенос кислорода: Мелкопузырчатые диффузоры achieve 25–35% SOTE; oxygen demand must match biological load.
ДЕЛАТЬ контроль: Поддерживайте уровень 1,5–3,0 мг/л для оптимальной микробной кинетики; ниже 0,5 мг/л грозит коллапс нитрификации.
Энергоэффективность: На аэрацию приходится 40–60% электроэнергии станции; оптимизация OTR и компоновки диффузора позволяет снизить потребление на 15–35%.
Выбор системы:
Параметры конструкции: Глубина резервуара, MLSS, воздушный поток, OTR, SOTE, альфа-фактор и управление вентилятором взаимозависимы для оптимизации производительности.
Оперативный мониторинг: DO, MLSS, SVI и однородность воздушного потока имеют решающее значение для раннего обнаружения проблем.
