Прямой ответ: Аэрация потребляет 50–70% всей энергии на очистных сооружениях. Основным показателем эффективности является стандартная эффективность аэрации (SAE), измеряемая в кгO₂/кВтч — сколько кислорода доставляет ваша система на единицу энергии. Хорошо спроектированная система мелкопузырчатого диффузора обеспечивает производительность 2,5–5,0 кгO₂/кВтч. Большинство действующих электростанций не достигают этого уровня в 1,5–2,5 кгO₂/кВтч из-за загрязненных диффузоров, слишком мощных воздуходувок, работающих с частичной нагрузкой, фиксированных уставок растворенного кислорода, которые игнорируют суточные изменения нагрузки, и отсутствия управления ЧРП. Энергоаудит точно определяет, какой из них стоит больше всего, и Агентство по охране окружающей среды США задокументировало, что только правильно спроектированная система управления аэрацией снижает энергию аэрации на 25–40%.
Хотя на системы аэрации приходится всего 2–5% затрат на строительство, они потребляют до 80% энергии завода. Даже при консервативной цифре в 50% цифры значительны:
| Размер растения | Типичная полная энергия | Доля аэрации (60%) | По цене $0,10/кВтч |
|---|---|---|---|
| 1000 м³/день | ~150 000 кВтч/год | ~90 000 кВтч/год | ~$9000/год |
| 10 000 м³/день | ~1 500 000 кВтч/год | ~900 000 кВтч/год | ~$90 000/год |
| 50 000 м³/день | ~7 500 000 кВтч/год | ~4 500 000 кВтч/год | ~$450 000/год |
| 100 000 м³/день | ~15 000 000 кВтч/год | ~9 000 000 кВтч/год | ~$900 000/год |
Повышение эффективности аэрации на 20 % на заводе производительностью 50 000 м³/день позволяет сэкономить 90 000 долларов США в год. Каждый год. Без каких-либо компромиссов в процессе – фактически, с лучшими биологическими характеристиками.
Приведенная ниже схема аудита определяет, где скрываются эти сбережения.

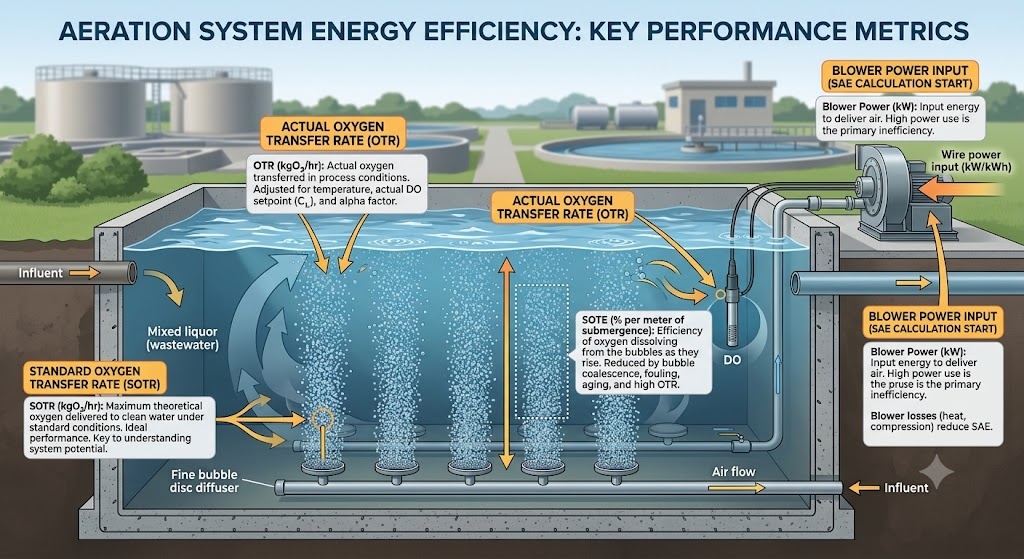

Прежде чем что-либо проверять, вам нужно говорить на том же языке, что и ваше оборудование. Четыре показателя определяют производительность системы аэрации:
SOTR — стандартная скорость переноса кислорода
Масса кислорода, перенесённая за час при стандартных условиях (чистая вода, 20°C, нулевой раствор кислорода, уровень моря). Единицы: кгO₂/час. Это лабораторная оценка производителя диффузора или аэратора.
SOTE — Стандартная эффективность переноса кислорода
Доля кислорода в подаваемом воздухе, которая фактически растворяется в воде при стандартных условиях. Выражается в % на метр погружения или в общем % для системы.
SOTE (%) = (растворенный O₂ / поступивший O₂) x 100
Дисковые диффузоры с мелкими пузырьками: 6–8% SOTE на метр погружения.
Грубопузырчатые диффузоры: 3–4% SOTE на метр.
Поверхностные механические аэраторы: не зависят от глубины; выражается в виде общего SOTE
OTR — фактическая (полевая) скорость переноса кислорода
SOTR с поправкой на реальные условия процесса — температуру сточных вод, фактическую концентрацию DO и альфа-фактор. Это то, что на самом деле обеспечивают ваши диффузоры в резервуаре.
OTR = SOTR x альфа x (бета x C_s,T - C_L) / C_s,20 x тета^(T-20)
где:
SAE — Стандартная эффективность аэрации
Самая полезная цифра для энергоаудита. SAE объединяет перенос кислорода и потребление энергии в один сопоставимый показатель.
SAE (кгO₂/кВтч) = SOTR (кгO₂/ч) / Потребляемая мощность нагнетателя (кВт)
Обратное выражение — кВтч/кгO₂ — столь же справедливо и более интуитивно понятно для расчета затрат:
Удельная энергия (кВтч/кгO₂) = 1 / SAE
Тесты SAE по технологиям:
| Технология аэрации | SAE (кгO₂/кВтч) | Удельная энергия (кВтч/кгO₂) |
|---|---|---|
| Дисковый/трубчатый/пластинчатый диффузор с мелкими пузырьками (оптимизированный) | 2,5–5,0 | 0,20–0,40 |
| Дисковый диффузор с мелкими пузырьками (типичный режим работы) | 1,8–3,5 | 0,29–0,56 |
| Грубый пузырьковый диффузор | 1,2–2,0 | 0,50–0,83 |
| Аэратор поверхностный механический (низкоскоростной) | 1,2–2,5 | 0,40–0,83 |
| Аэратор поверхностный механический (высокоскоростной) | 0,8–1,5 | 0,67–1,25 |
| Струйный аэратор | 1,0–2,0 | 0,50–1,00 |
| Глубокая аэрация шахты (>15 м) | 3,5–6,0 | 0,17–0,29 |
Если расчетный показатель SAE для вашей установки ниже 1,8 кгO₂/кВтч для системы с мелкими пузырьками, у вас есть устранимая проблема с производительностью — вероятно, загрязнены диффузоры, чрезмерная аэрация или неэффективная работа воздуходувки.
Вы не можете проверить то, что не измерили. Большинство предприятий могут рассчитать приблизительный SAE с помощью существующих приборов без какого-либо специального испытательного оборудования.
Что вам нужно:
Оцените суточную потребность в кислороде (AOR — Actual Oxygen Requirement):
AOR (кгO₂/день) = (потребность в кислороде для удаления БПК) (потребность в кислороде для нитрификации) - (кредит денитрификации)
Удаление БПК: ~1,0–1,2 кгO₂ на кг удаленного БПК (1,0 для простого удаления БПК; 1,2 для комбинированных систем нитрификации БПК)
Нитрификация: 4,57 кгO₂ на кг окисленного NH₄-N.
Кредит денитрификации: 2,86 кг O₂ восстановлено на кг восстановленного NO₃-N (при наличии бескислородных зон вычтите это)
Пример — муниципальное предприятие производительностью 10 000 м³/день:
Рассчитать поле SAE:
Преобразование в SOTR для сравнения эквивалентов чистой воды:
SOTR = AOR / (альфа × поправочный коэффициент) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138 / 0,30 = 460 кгO₂/ч.
Стандарт SAE = 460/191 = 2,41 кгO₂/кВтч
Это близко к нижней границе приемлемого диапазона для систем с мелкими пузырьками — и это стоит изучить.
При тестировании отходящих газов измеряется SOTE непосредственно в технологических условиях путем улавливания газа, выходящего с поверхности воды, в плавающем кожухе и анализа содержания в нем кислорода. Это наиболее точный метод определения фактической производительности диффузора.
Необходимое оборудование: плавающий колпак для сбора газа, газоанализатор (O₂ и CO₂), расходомер воздуха на нагнетателе.
SOTE (%) = (вход O₂ - выход O₂) / вход O₂ × 100
где O₂ in = расход воздуха × 0,2095 (доля O₂ в воздухе) и O₂ out = концентрация O₂, измеренная в собранных отходящих газах × общий расход отходящих газов.
Испытание отходящих газов является золотым стандартом проверки после очистки или модернизации: оно напрямую показывает, улучшило ли техническое обслуживание или замена диффузора производительность. Для этого требуется специальное оборудование, и его обычно проводит группа специалистов.
Эффективность вентилятора определяет, какая часть электрической энергии фактически достигает воздушного потока. Воздуходувка, выдающая 85 % своей номинальной мощности из-за старения, загрязнения впускного фильтра или работы с частичной нагрузкой, остальное тратит в виде тепла.
Уравнение изотермической мощности для оценки эффективности воздуходувки:
Теоретическая изотермическая мощность (кВт) = Q_air × P_inlet × ln(P_outlet / P_inlet) / эффективность
где:
Показатели эффективности воздуходувки:
| Тип вентилятора | Пиковая изоэнтропийная эффективность | Типичная полевая эффективность | КПД при частичной нагрузке (расход 50 %) |
|---|---|---|---|
| Корни трехлопастные (без VFD) | 55–65% | 50–60% | 35–45% |
| Корни трехлопастные (с ВФД) | 55–65% | 55–62% | 50–58% |
| Вращающийся винт (с VFD) | 65–75% | 62–70% | 60–68% |
| Многоступенчатый центробежный | 65–72% | 60–68% | 45–55% (риск резкого роста) |
| Высокоскоростной турбо (прямой привод) | 72–82% | 70–78% | 65–75% |
Наиболее распространенная проблема эффективности в этой сфере: воздуходувки постоянно работают с расходом 40–60% от расчетного потому что система аэрации была разработана для условий пикового расхода, которые случаются редко. При расходе 50 % воздуходувка Рутса теряет 15–25 процентных пунктов эффективности по сравнению с пиковым значением, тратя впустую значительную часть каждого потребляемого кВтч.

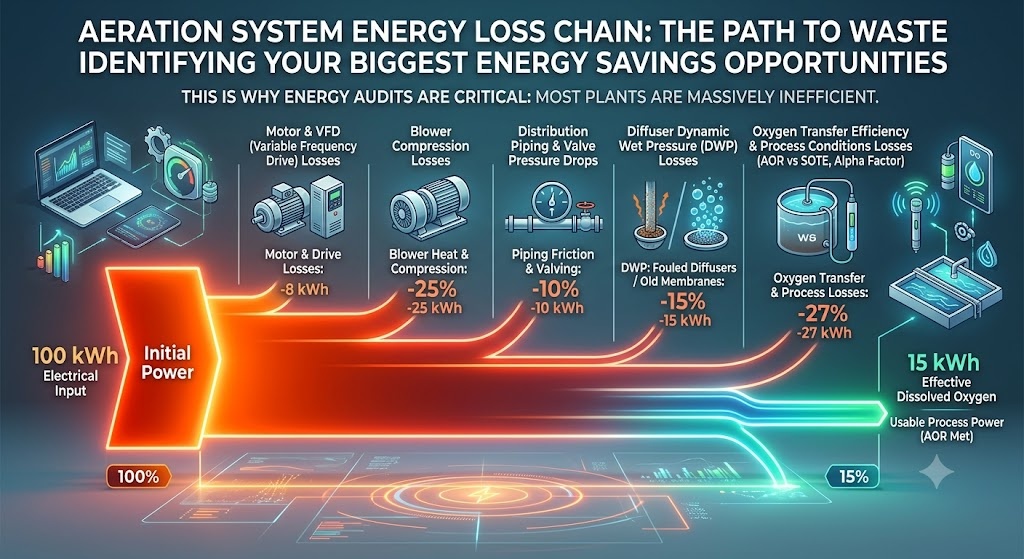

Каждая система аэрации имеет четыре места, где энергия теряется между электросчетчиком и растворенным кислородом в резервуаре. Количественная оценка каждой потери определяет, где необходимо вмешаться.
Цепочка потерь энергии:
Электрические входы → Потери двигателя вентилятора → Потери сжатия вентилятора → Потери при распределении труб/клапанов → Потери DWP в диффузоре → Потери при переносе кислорода
| Стадия потери | Типичная величина | Причина | Аудиторская проверка |
|---|---|---|---|
| Электрические потери двигателя | 3–8% | Старение двигателя, частичная нагрузка | Измерьте коэффициент мощности двигателя и потребляемый ток. |
| Потери сжатия нагнетателя | 20–35% | Тип вентилятора, operating point | Сравните фактическую и теоретическую изотермическую мощность. |
| Потери в трубах и клапанах | 5–15% | Недостаточный размер трубы, засоренные клапаны, избыточные регулирующие клапаны | Падение давления в распределительной системе |
| Потери DWP в диффузоре | 5–25% | Загрязнение, старение, чрезмерный/недостаточный флюс | Измерение DWP (см. статью DWP) |
| Потери при переносе кислорода | 30–60% | Альфа-фактор, заданное значение растворенного кислорода, размер пузырьков | Испытание на отходящие газы или оценка SOTE |
Совокупный эффект: на каждые 100 кВтч, потребляемые двигателем воздуходувки, обычно только 15–35 кВтч превращается в растворенный кислород в смешанной жидкости.
Большинство станций были спроектированы для пиковых ежедневных/сезонных нагрузок. Фактическая средняя нагрузка обычно составляет 40–70 % от пиковой. Воздуходувка, работающая на фиксированной скорости для удовлетворения пиковой нагрузки, большую часть своего срока службы работает с неэффективной частичной нагрузкой.
Частотно-регулируемые приводы (ЧРП) позволяют скорости вентилятора отслеживать фактическую потребность в кислороде. Трехлопастные нагнетатели объемного типа с частотно-регулируемым приводом для регулирования скорости обеспечивают диапазон регулирования 60–70 %, что обеспечивает большую эксплуатационную гибкость.
Экономия энергии за счет частотно-регулируемого привода: 15–30 % энергии вентилятора на типичных установках. Окупаемость: 2–4 года в зависимости от тарифа на электроэнергию и изменения нагрузки.
VFD наиболее эффективен, когда: нагрузка значительно варьируется (суточное изменение > 2:1), установлено несколько вентиляторов, текущие вентиляторы постоянно работают со скоростью >70%.
VFD наименее эффективен, когда: Большую часть времени воздуходувки уже работают на скорости 95–100 % (установка с ограниченной производительностью) или когда воздуходувка Рутса уже дросселирована до минимума.
Большинство станций работают при заданном значении растворенного кислорода 2,0 мг/л во всем аэробассейне — общий показатель, охватывающий наихудшие условия. В условиях средней нагрузки это означает хроническую чрезмерную аэрацию.
Снижение заданного значения растворенного кислорода с 2,0 мг/л до 1,5 мг/л (все еще полностью достаточного для нитрификации при нормальных температурах) обычно снижает потребность в воздухе на 10–20%. Это самое дешевое вмешательство, которое часто достигается путем перепрограммирования ПЛК без каких-либо капитальных затрат.
Важно: Снижение заданного значения растворенного кислорода должно сочетаться с надежной калибровкой датчика растворенного кислорода. Дрейф датчиков растворенного кислорода является обычным явлением и приводит к тому, что фактическое содержание растворенного кислорода оказывается ниже отображаемого значения — уменьшение уставки без повторной калибровки датчиков может привести к нарушению процесса.

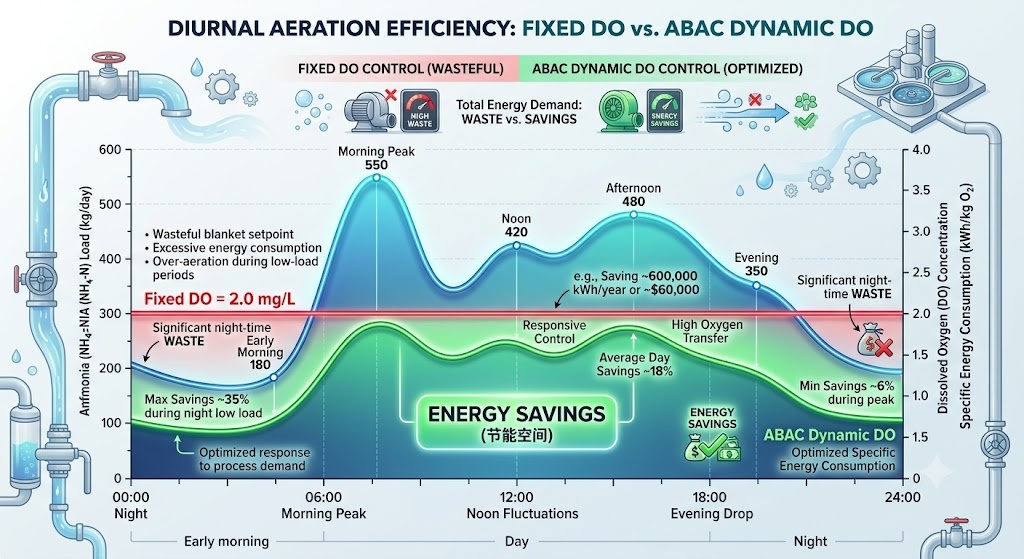

Стандартный контроль растворенного кислорода поддерживает фиксированную концентрацию растворенного кислорода независимо от фактической биологической потребности. ABAC идет на один уровень глубже — он измеряет концентрацию аммиака в отходящих потоках и динамически регулирует заданное значение растворенного кислорода в зависимости от того, завершена ли нитрификация.
Поскольку OTE улучшается при более низких концентрациях растворенного кислорода, экономия энергии достигается за счет поддержания минимальной концентрации растворенного кислорода, соответствующей целям процесса. Системы ABAC используют влияние DO как на OTE, так и на скорость биологической конверсии аммиака.
На практике: в ночное время, когда нагрузка по аммиаку низкая, ABAC позволяет снизить содержание растворенного кислорода до 0,8–1,2 мг/л и при этом достичь полной нитрификации. Во время утренней пиковой нагрузки он увеличивает DO до 2,5–3,0 мг/л до того, как через него выйдет аммиак. Такая динамическая реакция невозможна при фиксированном заданном значении DO.
Тематическое исследование, опубликованное Envirosim, продемонстрировало, что на нитрифицирующей установке с активным илом ручное регулирование растворенного кислорода приводило к колебаниям содержания растворенного кислорода от 0,5 до 3,5 мг/л и энергии воздуходувки 590 кВтч/мГД. Традиционный контроль растворенного кислорода снизил этот показатель всего на 3%. ABAC еще больше снизил потребление энергии за счет сужения рабочего диапазона растворенного кислорода до минимума, необходимого для полной нитрификации при любых условиях нагрузки.
Передовые технологии управления, включая MPC, интегрированные с искусственным интеллектом и машинным обучением, могут снизить потребление энергии на 30–40 % и повысить уровень растворенного кислорода на 35–40 % по сравнению с ручным управлением.
Требования к реализации ABAC: датчик аммиака (ионоселективный электрод или онлайн-анализатор) возле сливного конца аэротенка; датчики растворенного кислорода в каждой зоне контроля; интеграция SCADA; Воздуходувки с ЧРП для возможности реагирования.
Загрязненные диффузоры производят более крупные пузырьки с более низким SOTE и повышают DWP — это означает, что воздуходувке приходится работать усерднее, чтобы протолкнуть тот же воздух. Совокупный эффект загрязнения диффузоров при DWP = 100 мбар по сравнению с DWP = 20 мбар представляет собой увеличение энергии на единицу переданного кислорода на 15–25%.
Агентство по охране окружающей среды США сообщило, что внедрение правильно спроектированной системы управления аэрацией позволяет снизить энергию аэрации на 25–40 процентов. Но эта экономия достижима только тогда, когда диффузоры чистые — загрязненная система диффузора сводит на нет преимущества расширенного контроля.
Порядок приоритетности обслуживания диффузора:
Подробную структуру принятия решений по техническому обслуживанию см. в статье DWP.
Если установка была построена с трехлопастными воздуходувками Рутса, работающими с противодавлением выше 0,5 бар (как это происходит на многих заводах, поскольку воздуходувки Рутса были технологией по умолчанию на протяжении десятилетий), замена их высокоскоростными турбонагнетателями или ротационно-винтовыми воздуходувками обеспечивает значительный прирост эффективности.
| Модернизация воздуходувки | Пиковый прирост эффективности | Экономия энергии (ориентировочная) | Окупаемость |
|---|---|---|---|
| Корни → Вращающийся шнек (то же давление) | 10–15 процентных пунктов | 15–20% | 4–7 лет |
| Корни → Высокоскоростной турбо | 15–25 процентных пунктов | 20–30% | 5–9 лет |
| Многоступенчатый центробежный → Turbo | 8–15 процентных пунктов | 10–20% | 5–8 лет |
| Добавьте ЧРП к существующему винтовому вентилятору. | 8–15 % при частичной нагрузке | 10–20% | 2–4 года |
Замена воздуходувки требует самых высоких капитальных затрат, но обеспечивает наиболее долгосрочную экономию: повышение эффективности не зависит от поведения оператора и не ухудшается без серьезных механических неисправностей.
Полный энергоаудит аэрации дает матрицу экономии: каждая возможность выражается в кВтч/год и долларах США/год, с расчетной стоимостью внедрения и простым сроком окупаемости.
Пример результатов аудита — муниципальная электростанция 10 000 м³/день, нагрузка вентилятора 191 кВт, электроэнергия 0,10 долл. США/кВтч:
| Возможность | Энергосбережение | Ежегодная экономия | Стоимость внедрения | Простая окупаемость |
|---|---|---|---|---|
| Уставка DO 2,0 → 1,5 мг/л (перепрограммирование ПЛК) | 15% | 25 000 долларов США | 2000 долларов США | 1 месяц |
| Очистка диффузора кислотной очисткой | 12% | 20 000 долларов США | 5000 долларов США | 3 месяца |
| VFD на свинцовом вентиляторе | 18% | 30 000 долларов США | 40 000 долларов США | 16 месяцев |
| реализация ABAC | 20% | 33 000 долларов США | 80 000 долларов США | 29 месяцев |
| Замена печки (корни → турбо) | 25% | 42 000 долларов США | 250 000 долларов США | 71 месяц |
Примечание: экономия не является полностью аддитивной: снижение заданного значения DO и ABAC решают дублирующиеся проблемы. Совокупная реалистичная экономия от всех пяти мер: 35–50% базовой энергии аэрации, при этом большая часть экономии может быть достигнута в течение 3 лет только за счет первых трех мер.
Небольшие очистные сооружения выигрывают от методов включения/выключения и ПИД-регулирования, что приводит к экономии энергии на 10–25 % и снижению уровня растворенного кислорода на 5–30 %. Каскадное управление и прогнозирующее управление на основе моделей повышают энергоэффективность на 15–30% на очистных сооружениях среднего размера. Усовершенствованные очистные сооружения, использующие MPC, интегрированные с искусственным интеллектом и машинным обучением, могут снизить потребление энергии на 30–40%.
| Размер растения | Соответствующая стратегия контроля | Реалистичная экономия энергии |
|---|---|---|
| < 1000 м³/день | Ручная регулировка DO вентилятора вкл./выкл. | 5–15% |
| 1000–5000 м³/сутки | PID DO-управление ЧРП | 15–25% |
| 5 000–20 000 м³/сутки | Каскадное управление DO ABAC VFD | 20–35% |
| > 20 000 м³/день | Координация нескольких воздуходувок MPC ABAC | 25–40% |
| > 50 000 м³/день | Полный набор инструментов для прогнозирования нагрузки MPC AI/ML | 30–45% |
Один из наиболее часто упускаемых из виду способов экономии энергии на предприятиях с бескислородными зонами. Во время денитрификации бактерии используют NO₃ в качестве акцептора электронов вместо O₂, эффективно восстанавливая кислород из молекулы нитрата.
Кислородный кредит = 2,86 кгO₂ на кг восстановленного NO₃-N.
Для установки, денитрифицирующей 15 мг/л NO₃ при расходе 10 000 м³/день:
При SAE = 2,5 кгO₂/кВтч этот кредит стоит: 429 / 2,5 = 172 кВтч/день = 6200 долларов США в год.
Растения, которые имеют бескислородные зоны, но не учитывают кредит денитрификации в своей логике управления вентиляторами, ежедневно переусердствуют и тратят энергию, эквивалентную этому кредиту.
Прежде чем приступить к полному аудиту, выполните этот контрольный список — он определяет три наиболее распространенных быстрых результата:
1. Считайте давление нагнетания воздуходувки и рассчитайте DWP.
2. Проверьте рабочую точку вентилятора в зависимости от расчетной кривой.
3. Считайте средний показатель DO из тенденций SCADA (за последние 7 дней).
4. Сравните фактическую мощность вентилятора с теоретической требуемой.
5. Проверьте суточные изменения мощности вентилятора.

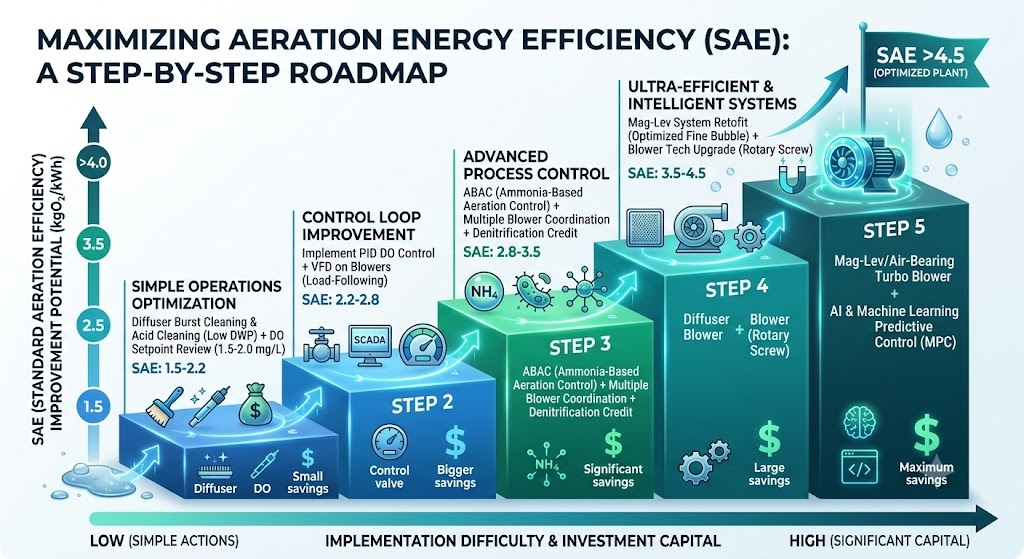

| Текущий SAE | Приоритетные действия | Ожидаемый SAE после принятия мер |
|---|---|---|
| < 1,5 кгO₂/кВтч | Проверка заданного значения DO для очистки диффузора | 1,8–2,2 |
| 1,5–2,0 кгO₂/кВтч | Добавить управление DO VFD | 2,2–2,8 |
| 2,0–2,5 кгO₂/кВтч | Добавьте ABAC, оптимизируйте покрытие диффузора | 2,5–3,5 |
| 2,5–3,5 kgO₂/kWh | Обновление технологии воздуходувки, если возраст > 10 лет | 3,5–4,5 |
| > 3,5 кгO₂/кВтч | Хорошая оптимизация — сосредоточьтесь на обслуживании диффузора | Поддерживать |
