Освоение соотношения F/M для управления процессами очистки сточных вод в реальных условиях

При биологической очистке сточных вод процесс активного ила часто рассматривается как математическая достоверность. Однако опытные инженеры-технологи знают, что поведение системы больше похоже на нестабильную экосистему. В основе управления этой экосистемой лежит Соотношение продуктов питания и микроорганизмов (F/M) .

В то время как стандартные руководства по эксплуатации предлагают жесткие формулы, истинное мастерство процесса требует понимания того, как F/M взаимодействует с переменным органическим химическим составом, сезонной кинетикой и ограничениями датчиков в реальном времени. Это руководство выходит за рамки базовых расчетов и предоставляет действенные, проверенные на практике идеи для оптимизации современного предприятия.

1. Введение в соотношение F/M: биологический кинетический баланс.

Соотношение F/M определяет термодинамическую зависимость между массой биоразлагаемого органического субстрата, поступающего в биологические реакторы, и массой активных гетеротрофных бактерий, предназначенных для стабилизации.

• «Еда» (F): Массовая норма органической загрузки. Хотя традиционно он определяется биохимической потребностью в кислороде (БПК), он представляет собой летучие углеродистые соединения, доступные для микробного катаболизма.
• «Микроорганизмы» (М): Активная клеточная биомасса, находящаяся в границах аэрационного бассейна, ответственная как за окисление углерода, так и за биофлокуляцию.

В идеальной системе это соотношение поддерживает бактерии на поздней фазе снижения роста или ранней фазе эндогенного дыхания. Если весы наклоняются слишком сильно в любом направлении, физическая структура хлопьев ила ухудшается, изменяя индекс объема ила (SVI) и рискуя несоблюдением нормативных требований по общему количеству взвешенных веществ (TSS) и предельным значениям питательных веществ.

2. Динамическая математика: учет задержки и «чистоты» осадка

Математическое представление F/M из учебника простое, но его компоненты скрывают операционные ловушки.

Чистотекстовые формулы

Имперские единицы США:
F/M = (Входящий БПК, мг/л * Расход, MGD * 8,34) / (MLVSS, мг/л * Объем бассейна, МГ * 8,34)

Метрические единицы:
F/M = (Входящий БПК, мг/л * Расход, м3/день) / (MLVSS, мг/л * Объем бассейна, м3 * 1000)

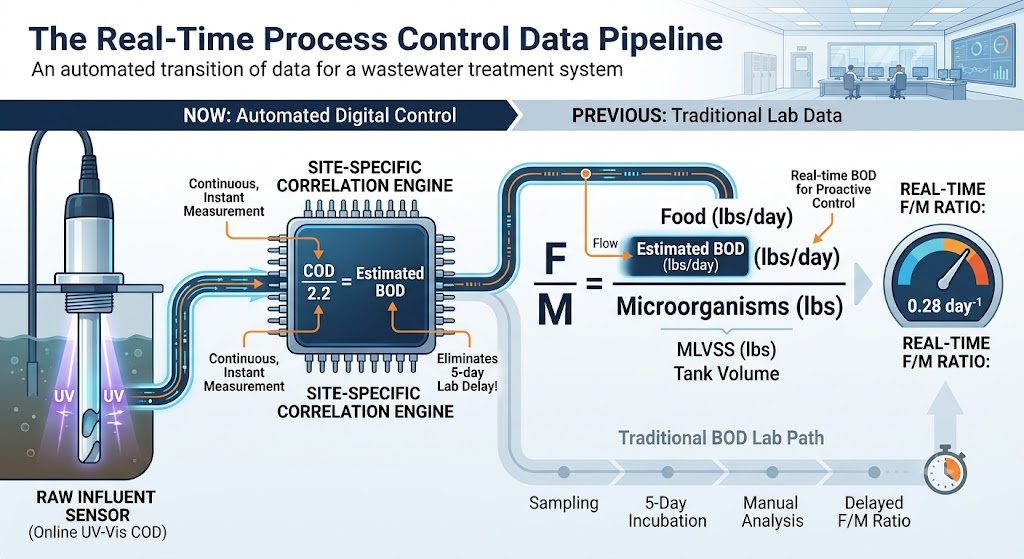

Получение информации: выход из ловушки 5-дневной задержки БПК

Самый большой недостаток классического контроля F/M заключается в том, что стандартный БПК5 требует 5-дневного инкубационного периода. Управление динамичным предприятием с использованием индикатора запаздывания на 5 дней гарантирует, что вы всегда сможете исправить кризис прошлой недели.

Передовые средства позволяют обойти эту проблему, устанавливая динамический Матрица корреляции COD-BOD или TOC-BOD . Необработанные бытовые муниципальные стоки обычно имеют соотношение ХПК:БПК от 2,0:1 до 2,5:1. Однако если на ваше предприятие поступают промышленные фракции (например, пищевая или химическая промышленность), это соотношение может резко возрасти до 4,0:1 или меняться ежечасно.

[Оценка количества еды в реальном времени] = ежедневная ХПК (через 2-часовое переваривание или онлайн-уф-видение) / коэффициент корреляции для конкретного места

Используя онлайн-спектрофотометры УФ-ВИД на первичном водосливе, операторы могут в режиме реального времени улавливать органические «слизни» и немедленно корректировать показатели процесса, вместо того, чтобы обнаруживать токсичную перегрузку на пять дней позже.

Фракция «чистоты» от MLVSS к MLSS

Замена MLVSS в знаменателе на MLSS является критической ошибкой. MLSS включает небиологические инертные твердые вещества (фиксированные взвешенные твердые вещества, такие как мелкий песок, ил и осажденный фосфор).

Здоровое муниципальное предприятие поддерживает Соотношение MLVSS/MLSS (индекс чистоты) от 0,75 до 0,85. . Во время сильных дождей в комбинированных канализационных системах или на предприятиях с неадекватными пескоотводами инертный песок попадает в аэрационный бассейн, в результате чего соотношение падает ниже 0,60. Если вы не проводите тест на летучую фракцию (MLVSS посредством испытания летучей муфельной печи при 550 градусах Цельсия), вы математически переоцените свою микробную рабочую силу, резко недокормите свою систему и спровоцируете неожиданное голодание биомассы.

3. Сценарий расширенных вычислений: промышленный сдвиг

Давайте посмотрим за рамки базовых муниципальных расчетов и рассмотрим расширенный сценарий, в котором промышленный завод по переработке пищевых продуктов сбрасывает неожиданный выброс органических веществ в муниципальную систему.

Полевые данные, собранные в 08:00:

• Расход входящего потока: 4,0 МГД
• ХПК первичных сточных вод (посредством экспресс-теста): 600 мг/л
• Исторический коэффициент ХПК:БПК для этой конкретной промышленной структуры: 2,4:1
• Объем аэротенка: 1,2 миллиона галлонов (МГ)
• Концентрация MLSS: 3500 мг/л
• Текущая летучая органическая фракция (MLVSS/MLSS): 72% из-за недавнего стока ила в сырую погоду.

Шаг 1. Рассчитайте ориентировочный БПК (продукты питания) в реальном времени.

Расчетный поступающий БПК = 600 мг/л ХПК / 2,4 = 250 мг/л БПК
Применяемая пища = 250 мг/л * 4,0 МГД * 8,34 = 8340 фунтов БПК/день.

Шаг 2. Рассчитайте истинную биологическую массу (микроорганизмы)

Истинная концентрация MLVSS = 3500 мг/л MLSS * 0,72 = 2520 мг/л MLVSS
Активные микроорганизмы = 2520 мг/л * 1,2 мг * 8,34 = 25 220 фунтов MLVSS

Шаг 3: Вычислите F/M в реальном времени

Соотношение F/M = 8340 фунтов БПК / 25220 фунтов MLVSS = 0,33 дня^-1

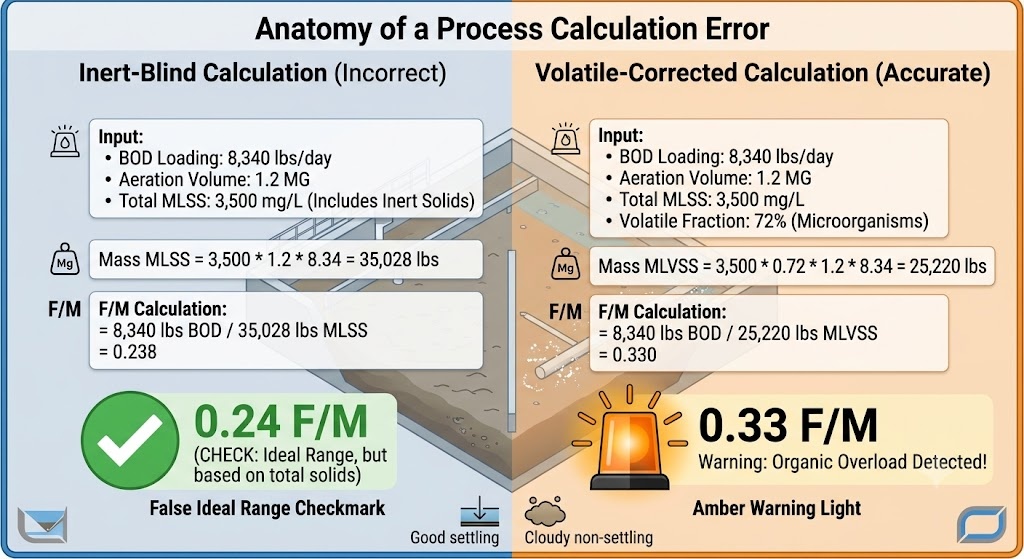

Оперативное понимание: Если бы оператор неправильно использовал общее значение MLSS для расчета, рассчитанное значение F/M составило бы 0,24, что указывает на совершенно стабильную традиционную систему. В действительности истинная биологическая нагрузка составляет 0,33, что приближается к верхнему пределу традиционной очистки, что предупреждает оператора о необходимости немедленного прекращения потери ила, чтобы предотвратить вымывание биомассы.

4. Идеальные диапазоны F/M и кинетический температурный фактор.

Рабочие целевые диапазоны должны соответствовать конкретному инженерному проекту объекта.

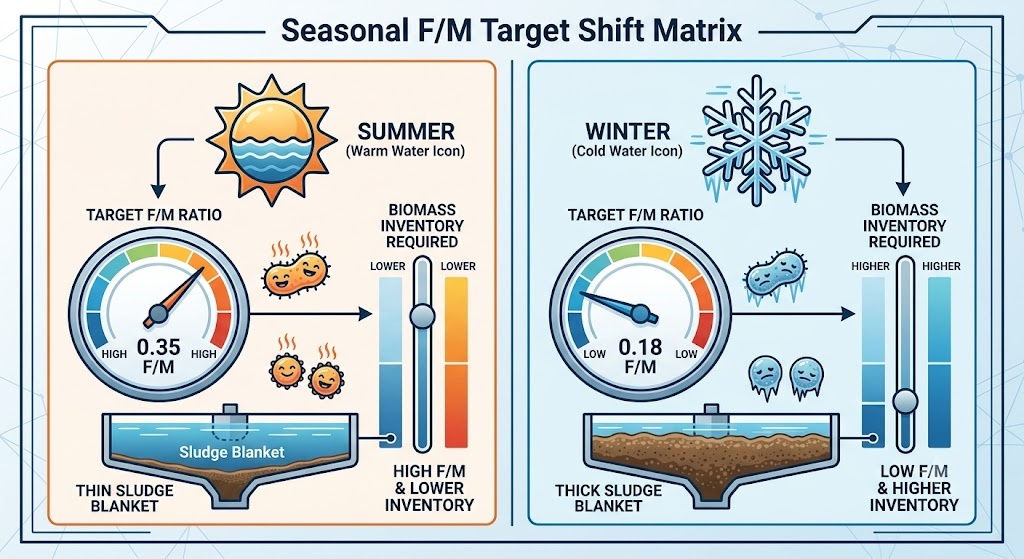

Температурный коэффициент, упускаемый из виду в учебниках

Микробная ферментативная активность сильно зависит от температуры и определяется модифицированным уравнением Аррениуса. На каждые 10 градусов снижения температуры сточных вод скорость биологического метаболизма снижается примерно на 50%.

• Летняя эксплуатация (25°C): Микробы имеют высокую скорость метаболизма. Они быстро поглощают пищу. Вы можете безопасно использовать более высокое соотношение F/M (например, 0,35), поскольку скорость кинетической обработки соответствует скорости загрузки.
• Зимняя эксплуатация (10°C): Микробы становятся вялыми. Чтобы обрабатывать ту же массу поступающего БПК, вам необходимо увеличить численность микробной рабочей силы. Операторы должны стремиться к более низкому соотношению F/M (например, 0,18), намеренно повышая целевые показатели MLVSS, чтобы обеспечить большую возможность обработки «из рук в руки».

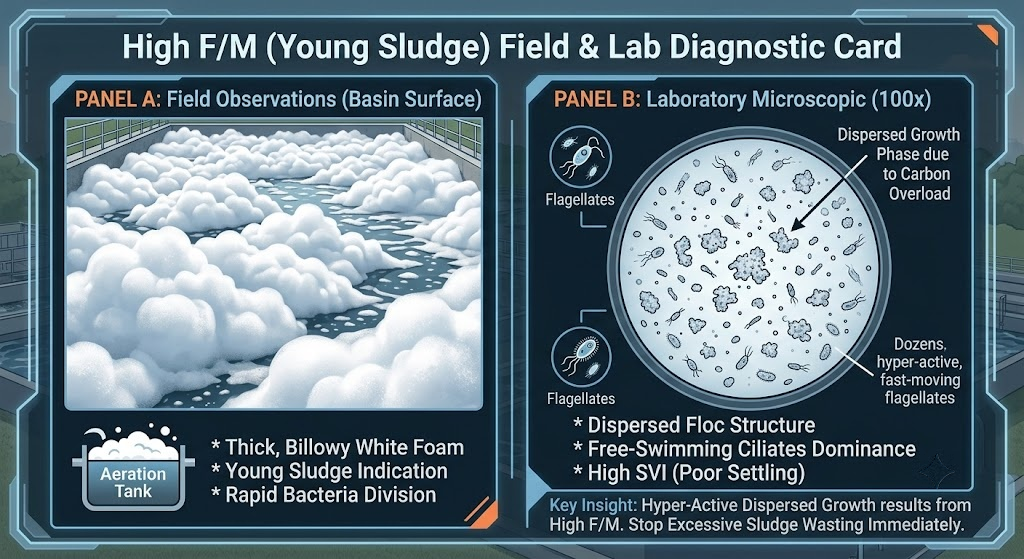

5. Устранение неполадок с высоким соотношением F/M: органическая перегрузка и структурное рассеяние

Высокое соотношение F/M (>0,50 в традиционных системах) указывает на то, что доступная углеродистая энергия превышает метаболическую способность стоячей биомассы. Это происходит из-за промышленных свалок, внезапного гидравлического смыва твердых частиц ливневыми водами или чрезмерного истощения (WAS).

Визуальная диагностика и микроскопия на месте

• Поверхностный феномен: Аэрационный бассейн создает густую, вздымающуюся, очень жидкую жидкость. белоснежная пена . Эта пена содержит высокие концентрации внеклеточных полисахаридов и липидов, образующихся в результате быстрого деления молодых бактерий в фазе логарифмического роста.
• Микроскопическая структура: При 100-кратном увеличении хлопья ила кажутся маленькими, сильно раздробленными и лишенными структурированных краев. Вы увидите массовое доминирование свободноплавающих инфузорий и жгутиконосцев при абсолютном отсутствии коловраток или инфузорий на ножках.

Расширенные корректирующие действия

1. Маневр пошаговой подачи: Если ваше предприятие оснащено возможностями ступенчатой подачи, отведите неочищенный приходящий поток от головной части аэротенка и распределите его по средней или задней зоне. Это немедленно снижает соотношение F/M на входе, защищая возвращаемую биомассу от органического шока.
2. Корректировки равновесия RAS/WAS: Немедленно прекратите всю прокачку WAS. Увеличьте скорость возврата активного ила (RAS), чтобы максимизировать передачу хранящихся твердых веществ из вторичных отстойников обратно в зону реакции.

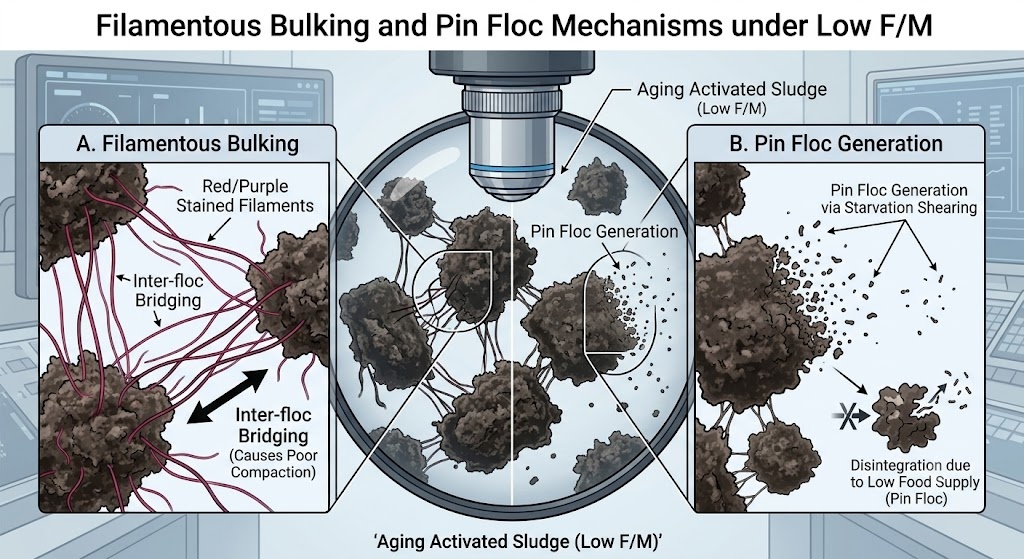

6. Устранение неполадок с низким соотношением F/M: набухание Microthrix и Pin Floc

Низкое соотношение F/M (<0,15 в традиционных системах) представляет собой среду интенсивного биологического голодания. Микробная популяция переросла свой основной источник энергии.

Визуальная диагностика и микроскопия на месте

• Поверхностный феномен: В аэротенке образуется плотный, жирный, темно-коричневый или коричневый корковый слой накипи, устойчивый к брызгам воды. Вторичный осветлитель отображает булавочный флок — крошечные, похожие на пепел частицы, плавающие над водосливом, несмотря на очень прозрачную толщу воды.
• Микроскопическая структура: Хлопья ила кажутся массивными, темными и неравномерными. Длинные, похожие на волосы пряди нитчатые бактерии (например, Микротрикс парвицелла или Тип 0041 ) вырываются из сердцевины хлопьев, перекрывая зазоры и физически предотвращая уплотнение в отстойнике.

Механика набора массы при голодании

Когда пищи недостаточно, нитчатые бактерии вытесняют стандартные флокообразующие бактерии. Нитчатые клетки имеют гораздо более высокое соотношение площади поверхности к объему, что позволяет им более эффективно удалять следовые количества БПК, чем плотные хлопья. По мере их размножения они создают паутинную сетку, которая удерживает воду, повышая индекс объема ила (SVI) и заставляя слой ила в отстойнике подниматься к поверхности.

Расширенные корректирующие действия

1. Протокол постепенного истощения: Вы должны устранить избыток биомассы, чтобы восстановить равновесие, но большие изменения могут шокировать систему. Внедрить Правило максимальной траты от 10% до 15% : никогда не увеличивайте ежедневный объем WAS более чем на 15 % за один 24-часовой период.
2. Стратегия избирательного хлорирования: Если нитевидное набухание сильное, примените целевую дозу хлора к линии RAS. Дозируйте хлор с точной дозой От 2 до 5 фунтов хлора на 1000 фунтов MLVSS в день . Поскольку нити выходят наружу из структуры хлопьев, они сначала подвергаются воздействию хлора, разрушая их, сохраняя при этом внутренние хлопьеобразующие бактерии в безопасности.

7. Интеграция процессов: операционная матрица F/M и MCRT

В расширенных операциях по очистке сточных вод F/M не рассматривается как изолированный показатель. Он действует как математическая инверсия Среднее время пребывания в клетке (MCRT) или Время удерживания твердых веществ (SRT) .

В то время как F/M измеряет внешний стрессор (поступление пищи в систему), MCRT измеряет внутренний возраст и время удержания рабочей силы.

MCRT = общий запас летучих взвешенных твердых веществ в системе / общая масса летучих твердых веществ, потерянных впустую и потерянных в сточных водах в день

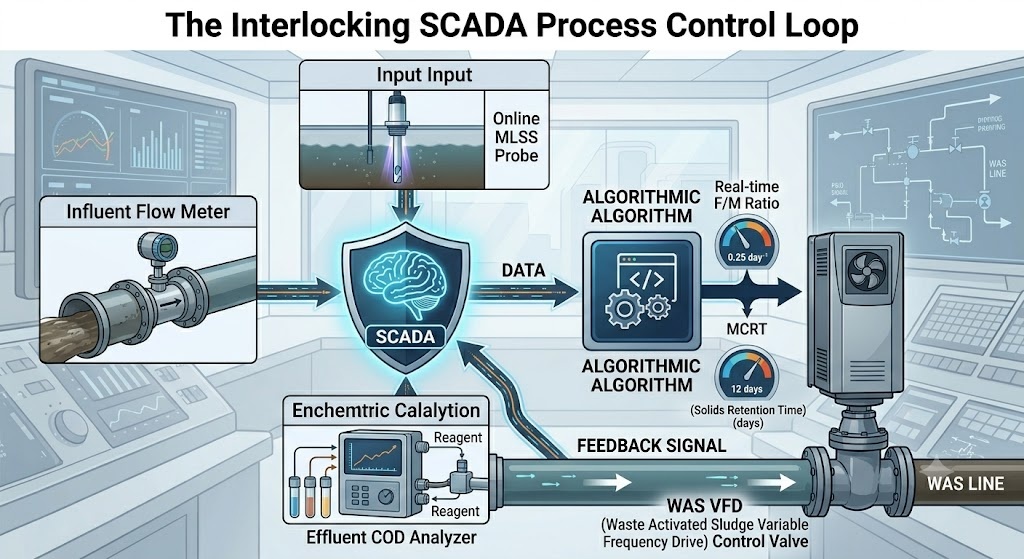

Переход к цифровым двойникам и автоуправлению SCADA

В современных очистных сооружениях используется единая Матрица управления процессом в своих системах SCADA. Оптические онлайн-зонды MLSS, установленные в средней точке аэротенка, обеспечивают непрерывные данные о содержании твердых частиц. В сочетании с цифровыми магнитными расходомерами на приточных линиях и линиях WAS система SCADA автоматически модулирует отточные насосы с частотно-регулируемым приводом (ЧРП) для поддержания стабильного целевого значения MCRT.

Когда внезапная промышленная нагрузка меняет соотношение F/M, автоматизация обнаруживает соответствующее снижение потребности в растворенном кислороде (DO) и может быть немедленно произведена корректировка. Такая интеграция гарантирует, что MCRT выступает в качестве якоря стабильности, а F/M служит диагностическим инструментом для оценки изменений нагрузки в реальном времени.

8. Резюме: Выводы для руководителей предприятий

Оптимизация установки с активным илом требует отказа от традиционных практических методологий и использования динамических показателей процесса:

• Включите быстрые суррогаты: Замените стандартное 5-дневное тестирование БПК с запаздыванием на 2 часа на лабораторное исследование ХПК или онлайн-оптические датчики УФ-Вид, чтобы активно управлять ударами с высокой F/M.
• Нормализовать содержание золы: Никогда не рассчитывайте целевые показатели процесса, используя общий MLSS; отдать приоритет MLVSS для выделения активной биологической массы из инертного речного ила и минеральных осадков.
• Включите целевые кинетические температуры: Целевой сдвиг F/M варьируется ниже зимой и выше летом, чтобы соответствовать естественным колебаниям метаболизма бактерий.
• Практикуйте консервативное истощение: Защитите свою систему от колебаний технологического процесса, ограничив любую регулировку объема WAS за один день на уровне 15%.
