Понимание размер пор мембранного фильтра: всеобъемлющее руководство

Типы мембранной фильтрации на основе размера пор

Широкий спектр проблем фильтрации, от удаления больших взвешенных твердых веществ до разделения отдельных ионов, требует ряда мембранных технологий. Эти технологии в первую очередь отличаются от их характерных размеров пор, что приводит к классификации на четыре основных типа мембранной фильтрации: микрофильтрация, ультрафильтрация, нанофильтрация и обратный осмос. Каждый тип предлагает определенный уровень разделения и подходит для различных приложений.

Микрофильтрация (MF)

Микрофильтрация (MF) представляет собой самый грубый конец мембранной фильтрации. MF мембраны предназначены для удаления суспендированных твердых веществ, бактерий и больших коллоидов из жидкостей или газов.

• Размеры пор: Обычно варьируется от От 0,1 до 10 микрон (мкм) Полем Общие и широко используемые размеры пор: 0,22 мкм, 0,45 мкм, 0,8 мкм и 1,0 мкМ

Стандартизация: Многие нормативные руководящие принципы и отраслевые стандарты (например, для тестирования качества воды, фармацевтического производства) указывают использование определенных размеров пор, особенно 0,22 мкм и 0,45 мкм.

• Типичные приложения:
  • Очистка воды: Удаление взвешенных твердых веществ, мутности и простейших (например Giardia и Cryptospилиidiuм ) из питьевой воды. Используется в качестве предварительной обработки для других мембранных процессов (UF, NF, RO).
  • Еда и напитки: Разъяснение фруктовых соков, вина и пива; Удаление дрожжей и бактерий при обработке молочной промышленности.
  • Фармацевтические препараты: Стерилизация холодных жидкостей, разъяснение биологических решений.
  • Биотехнология: Сбор клеток, разделение биомассы.

• 0,22 мкм:

  • «Стерилизация оценки»: Это золотой стандарт для Стерильная фильтрация . Большинство бактерий превышают 0,22 мкм, поэтому фильтр с этим размером пор обычно считается эффективным для удаления бактерий и обеспечения бесплодия в жидкостях. Это имеет решающее значение в фармацевтических препаратах, биотехнологии (например, препарат для культуры клеточных средств) и для производства стерильной воды.
  • Важно отметить, что, хотя он удаляет большинство бактерий, некоторые очень маленькие бактерии (например Микоплазма ) и вирусы могут пройти.

• 0,45 мкм:

  • Общая микробиологическая фильтрация: Этот размер пор широко используется для Микробиологический анализ , включая тестирование воды и контроль качества пищи/напитков. Он отлично подходит для захвата наиболее распространенных бактерий для подсчета (подсчета колоний), потому что он обеспечивает хорошую диффузию питательных веществ через поры, поддерживая надежный рост бактерий на поверхности фильтра после фильтрации.
  • Разъяснение: Это также часто используется для общего разъяснение решений для удаления частиц, больших микроорганизмов и мутности, без обязательно достижения полной бесплодии.

• 0,8 мкм:

  • Удаление частиц и предварительная фильтрация: Часто используется для более грубое удаление частиц и как Предварительный фильтр Для защиты более тонких мембран (например, 0,45 мкм или 0,22 мкм фильтров) от преждевременного засорения путем большего мусора.
  • Конкретные микробиологические применения: Иногда используется для конкретных микробиологических анализов или мониторинга частиц, где необходимо сохранить более крупные частицы или специфические типы клеток, позволяя проходить меньшие компоненты. Распространены в мониторинге воздуха (например, анализ асбеста) и некоторых анализов жидкости.

• 1,0 мкм:

  • Грубая фильтрация/предварительная фильтрация: Обычно используется для грубая фильтрация Чтобы удалить более крупные суспендированные твердые вещества, осадок и грубые частицы из жидкостей. Это обычное дело Преобладая Шаг во многих промышленных и лабораторных процессах, чтобы продлить срок службы последующих более тонких фильтров.
  • Уборка клеток/разъяснение: Может использоваться в некоторых биологических применениях для сбора более крупных клеток или разъяснения очень мудровых растворов.

Ультрафильтрация (UF)

Ультрафильтрация (UF) работает в более тонкой масштабе, чем микрофильтрация, способная удалять меньшие частицы и макромолекулы. Мембраны UF, как правило, сохраняют вирусы, белки и более крупные органические молекулы, в то же время позволяя воде и меньшими растворенными солями проходить через.

• Размеры пор: Варьируется от От 0,01 до 0,1 микрона (мкМ) , или часто выражается как Молекулярное срез (MWCO) от 1000 до 500 000 далтонов. MWCO относится к приблизительной молекулярной массе самого маленького шарового белка, который на 90% сохраняется мембраной.
• Типичные приложения:
  • Очистка воды: Удаление вирусов, эндотоксинов, коллоидов и макромолекул для очистки питьевой воды; Очистка сточных вод для повторного использования.
  • Еда и напитки: Концентрация молочных белков, разъяснение соков, восстановление ферментов.
  • Пharmaceuticals & Biotechnology: Концентрация и очистка белков, ферментов и вакцин; Удаление пирогенов.
  • Промышленность: Разделение масла/водной эмульсии, восстановление краски в процессах электрокота.

Нанофильтрация (NF)

Мембраны нанофильтрации (NF) часто называют «слабо отвергающимися мембранами RO», потому что они падают между UF и RO с точки зрения возможностей разделения. Мембраны NF эффективны при удалении мультивалентных ионов (например, ионов твердости), некоторых меньших органических молекул и большинства вирусов, одновременно позволяя моновалентным ионам (например, хлорид натрия) и воду проходить более свободно, чем мембраны Ro.

• Размеры пор: Варьируется от От 0,001 до 0,01 микрон (мкМ) , или MWCO обычно от 150 до 1000 далтонов.
• Типичные приложения:
  • Смягчение воды: Удаление твердости (кальций, магний) из воды без необходимости химической регенерации.
  • Питьевая вода: Удаление цвета, пестицидов и растворенного органического углерода (ДюймовыйOC).
  • Еда и напитки: Деминерализация сыворотки, переработка сахара, концентрация продукта.
  • Фармацевтические препараты: Концентрация антибиотиков, опреснение.
  • Промышленность: Удаление красителя из сточных вод, разделение специфических компонентов в химических процессах.

Обратный осмос (RO)

Обратный осмос (RO) представляет собой лучший уровень отделения мембраны, способный отвергать практически все растворенные соли, неорганические молекулы и более крупные органические молекулы. Он работает, оказывая давление, превышающее осмотическое давление, заставляя воду через чрезвычайно плотную мембрану, оставляя растворенные примеси позади.

• Размеры пор: Эффективно <0,001 микрон (мкм) , или не пористого В традиционном смысле, больше работает на механизме диффузии раствора. Они в первую очередь отклоняют на основе заряда и размера, эффективно удаляя ионы.
• Типичные приложения:
  • Опреснение: Превращение морской воды или солоноватой воды в питьевую воду.
  • Ультрапировочное производство воды: Производство воды с высокой чистотой для электроники, фармацевтических препаратов и производства электроэнергии.
  • Очистка сточных вод: Очистка высокого уровня для повторного использования воды и сброса.
  • Еда и напитки: Концентрация фруктовых соков, производство деионизированной воды.
  • Промышленность: Обработка воды, восстановление продукта.

Более связано:

Введение в мембранные фильтры и размер пор

Мембранные фильтры представляют собой сложные инструменты разделения, которые революционизировали различные отрасли промышленности, от очистки воды до фармацевтических препаратов. По их ядро ​​эти фильтры функционируют, выступая в качестве селективных барьеров, позволяя проходить определенные вещества, сохраняя при этом других. Эффективность мембранного фильтра при выполнении этой критической задачи почти полностью зависит от одной важной характеристики: ее размер пор .

Размер пор мембранного фильтра диктует, какие частицы, молекулы или даже ионы могут быть отделены от потока жидкости. Представьте себе микроскопическое сито; Размер отверстий в этом сите определяет, что проходит и что поймается. Аналогичным образом, миноштульные поры в мембранном фильтре разработаны в определенные размеры для достижения желаемых результатов разделения.

Понимание размера мембранной пор имеет первостепенное значение в процессах фильтрации. Неправильно выбранный размер пор может привести к неэффективной фильтрации, преждевременному загрязнению мембраны или даже повреждению самой мембраны. И наоборот, выбор оптимального размера пор обеспечивает эффективное разделение, продлевает срок службы мембраны и в конечном итоге приводит к более эффективным и экономичным процессам.

Теперь давайте углубимся в сложный мир мембранного размера пор. Мы определим:

* Какой размер пор действительно означает
* Изучите различные категории мембранной фильтрации на основе размера пор
* Обсудите факторы, влияющие на выбор размера пор
* Выделите различные приложения, где эти фильтры являются незаменимыми.

* Кроме того, мы рассмотрим методы определения размера пор, решать общие проблемы и рассмотрим захватывающие тенденции, формирующие будущее мембранных технологий.

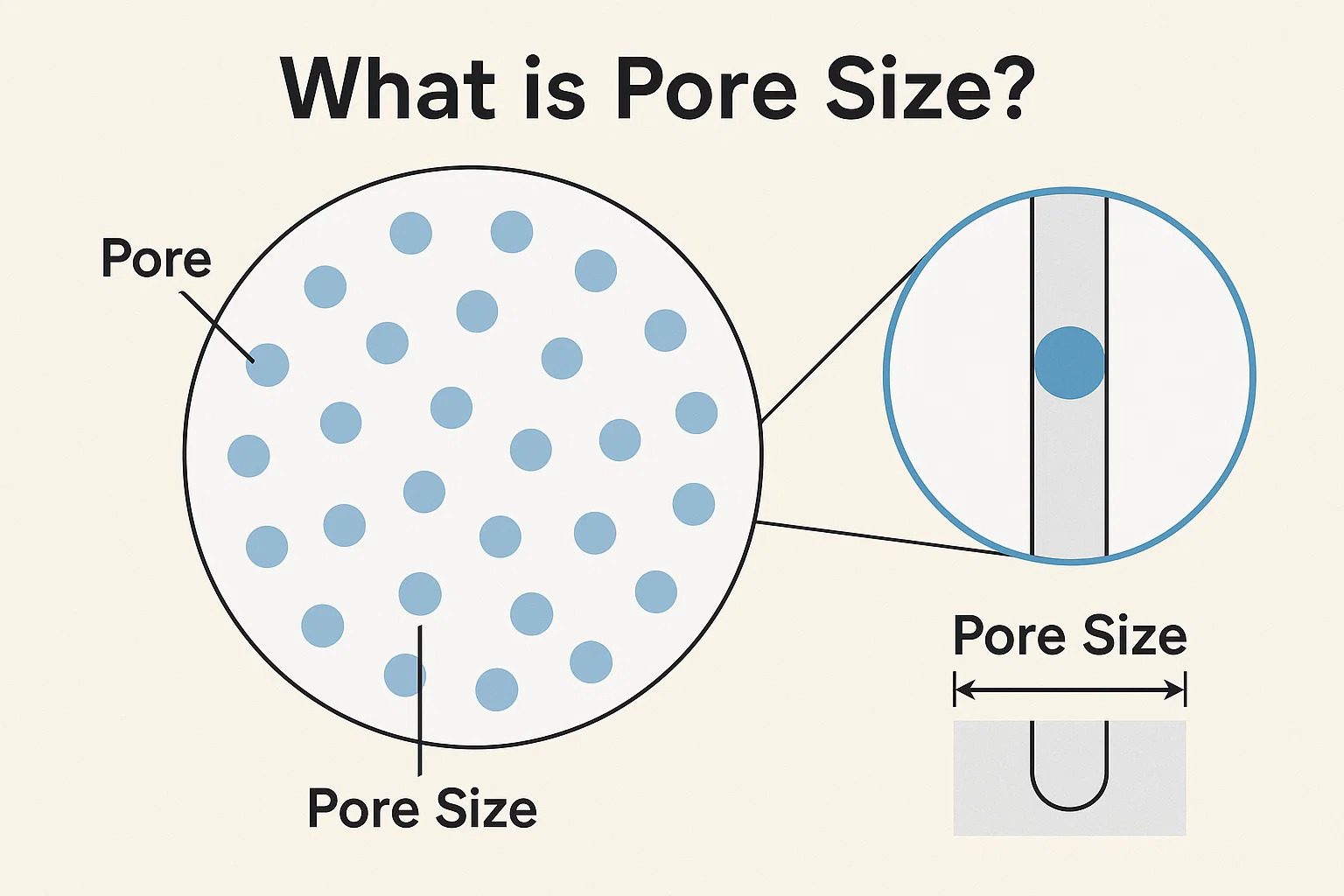

Что такое размер пор?

В основе каждого процесса фильтрации мембранной фильтрации лежит концепция размер пор Полем В контексте мембранных фильтров размер пор относится к Средний диаметр микроскопических отверстий или каналов, которые пронизывают мембранный материал Полем Эти поры представляют собой не просто отверстия, а скорее сложные пути, предназначенные для прохождения жидкости, в то же время физически блокируя частицы, больше, чем их определенные размеры.

Единицы измерения для размера пор обычно выражаются в любом Микроны (мкм) or нанометры (нм) Полем Чтобы поставить эти единицы в перспективу:

• 1 микрон (мкм) на один миллионный метр ( $10^{-6}$ метры). Для сравнения, человеческие волосы имеют примерно 50-100 мкм в диаметре.
• 1 нанометр (нм) на одну миллиард метра ( $10^{-9}$ метры). Одна молекула воды имеет диаметр приблизительно 0,27 нм.

Выбор единицы часто зависит от масштаба фильтрации. Микроны обычно используются для больших размеров пор, обнаруженных в микрофильтрации, в то время как нанометры более распространены при обсуждении чрезвычайно тонких поров ультрафильтрации, нанофильтрации и мембран обратного осмоса.

Глубокое влияние размера пор на эффективность фильтрации не может быть переоценено. Он прямо диктует точка отсечения для разделения. Представьте себе мембрану с размером пор 0,2 мкм. Эта мембрана предназначена для удержания любых частиц или микроорганизма, превышающих 0,2 мкм, при этом позволяя проходить меньшие молекулы и воды.

• Меньшие размеры пор Как правило, приводят к более высокой эффективности фильтрации, поскольку они могут удалять более тонкие частицы, растворенные твердые вещества и даже некоторые вирусы. Тем не менее, это часто происходит за счет снижения потока (скорость потока) и увеличения падения давления на мембране, поскольку сопротивление потоку выше.
• Большие размеры пор Разрешить более высокие требования к снижению давления, что делает их подходящими для удаления более крупных частиц или для стадий предварительной фильтрации. Компромисс, однако, представляет собой более низкую степень разделения и неспособность удалить очень мелкие загрязняющие вещества.

Следовательно, тщательный выбор размера пор мембраны является критическим дизайнерским параметром, непосредственно корреляционным с желаемым уровнем чистоты и эффективности работы системы фильтрации. Это тонкий баланс между достижением необходимого разделения и поддержанием практической скорости потока для данного применения.

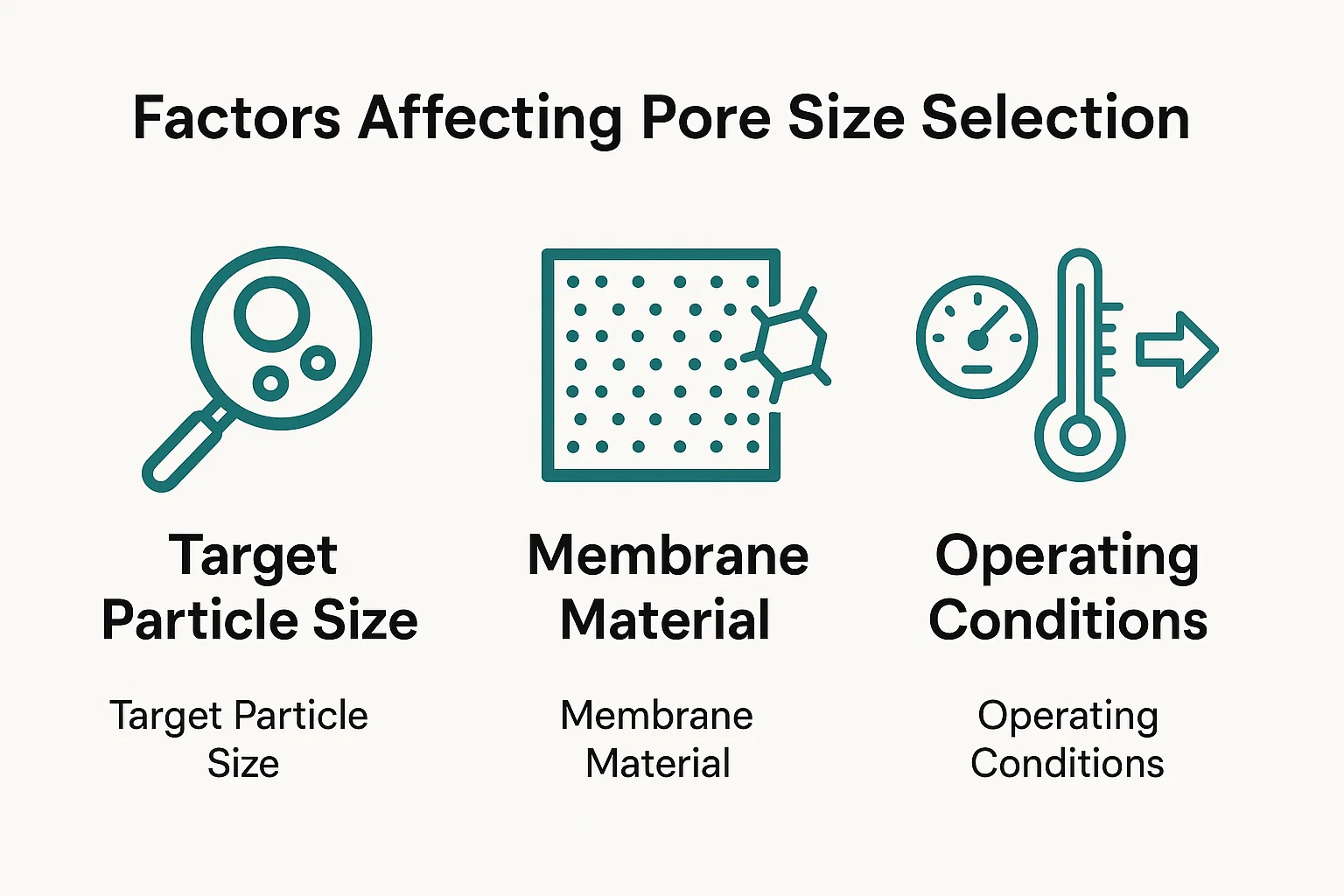

Факторы, влияющие на выбор размера пор

Выбор правильного размера пор мембранный фильтр является критическим решением, которое напрямую влияет на успех, эффективность и экономическую эффективность любого процесса фильтрации. Этот выбор не является произвольным; Это тщательный акт балансировки под влиянием нескольких ключевых факторов, которые определяют необходимое разделение, совместимость с мембраной и оперативную осуществимость.

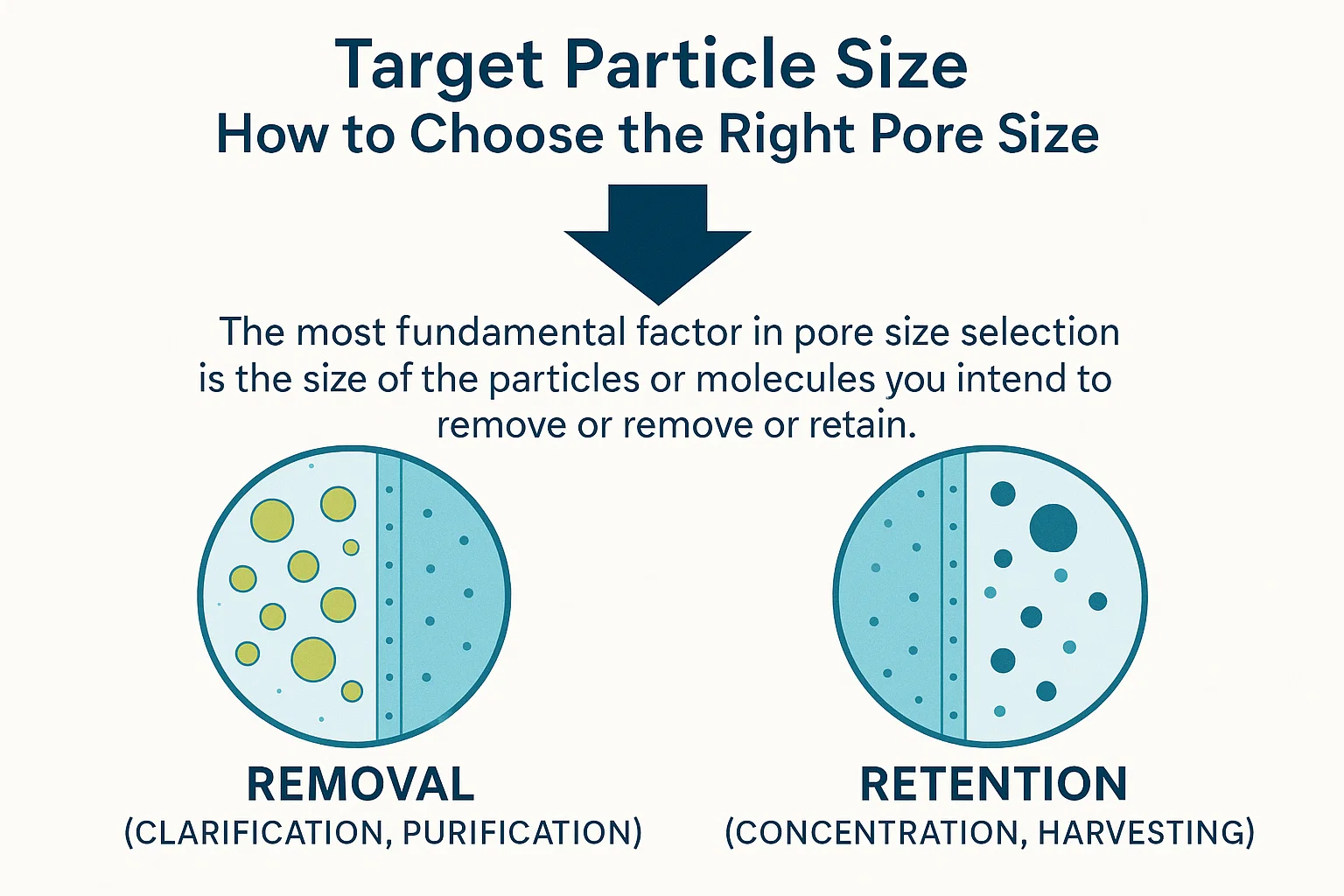

Размер целевой частицы: как выбрать правильный размер пор

Наиболее фундаментальный фактор при выборе размера пор - это размер частиц или молекул, которые вы намерены удалить или сохранить .

• Для удаления (разъяснение, очищение): Размер мембранной пор должен быть значительно меньше, чем целевой загрязнитель. Например, если вам нужно удалить бактерии со средним размером 0,5 мкм, вы, вероятно, выберите микрофильтрационную мембрану с размером пор 0,2 мкм или меньше, чтобы обеспечить эффективное удержание. Общее правило, чтобы выбрать размер пор от 1/3 до 1/10 размера наименьшей частицы, которую вы хотите удалить, учитывая форму частиц и потенциальную мембранную загрязнение.
• Для удержания (концентрация, сбора урожая): И наоборот, если ваша цель состоит в том, чтобы сконцентрировать желаемое вещество (например, белки или клетки), размер пор мембраны должен быть достаточно малым, чтобы сохранить целевое вещество, позволяя растворителю и меньшим примеси проходить. Именно здесь концепция отсечения молекулярной массы (MWCO) становится особенно актуальной для мембран UF и NF.

Понимание распределения по размеру компонентов в вашем потоке жидкости имеет первостепенное значение. Это часто требует предварительного анализа потока подачи, используя такие методы, как динамическое рассеяние света или микроскопия.

Мембранный материал: влияние на размер пор и совместимость

Материал, из которого построена мембрана, играет важную роль в своей неотъемлемой структуре пор, химической стойкостью и общей производительности. Различные материалы поддаются различным диапазонам и приложениям по размеру пор:

• Полимерные мембраны: Это наиболее распространенный тип и включают такие материалы, как полизсульфоновый (PS), полиэфирсульфоновый (PES), поливинилиденфторид (PVDF), ацетат целлюлозы (CA), полиамид (PA) и полипропилен (PP).

  • Влияние на размер пор: Процесс производства (например, фазовая инверсия, растяжение) и сам полимер определяют достижимый диапазон и распределение размерных размер. Например, целлюлозные мембраны часто используются для общей фильтрации, где нужны гидрофильные свойства, в то время как PVDF известен своим химическим сопротивлением и широким размером пор. Полиамид является доминирующим материалом для мембран RO и NF из -за его превосходных свойств отторжения соли.
  • Совместимость: Химическая совместимость мембранного материала с питательной жидкостью (рН, растворители, окислители) и чистящие химические вещества имеют решающее значение. Использование несовместимого материала может привести к деградации мембраны, изменениям размера пор и сбое системы. Температурные ограничения материала также влияют на пригодность.

• Керамические мембраны: Изготовленные из таких материалов, как глинозем, циркония или титания, эти мембраны, как правило, более надежные.

  • Влияние на размер пор: Керамические мембраны, как правило, предлагают очень равномерные размеры пор, что делает их подходящими для точного разделения. Они обычно встречаются в приложениях MF и UF.
  • Совместимость: Они демонстрируют исключительную химическую и тепловую стабильность, позволяя им выдерживать суровую химическую среду, высокие температуры и агрессивные режимы очистки, которые полимерные мембраны не могут.

Рабочие условия: давление, температура и скорость потока

Условия, при которых процесс фильтрации работает, также сильно влияет на выбор размерных размер и производительность мембраны.

• Давление: Как уже говорилось, требуется более высокое давление вождения, чтобы преодолеть повышенное гидравлическое сопротивление меньших пор. Выбранная мембрана должна быть в состоянии выдерживать необходимое рабочее давление без уплотнения или поддержания повреждения. Недостаточное давление приведет к низкому потоку, в то время как чрезмерное давление может повредить мембранную структуру.
• Температура: Температура влияет на вязкость жидкости и, следовательно, поток через мембрану. Более высокие температуры, как правило, приводят к более низкой вязкости жидкости и, следовательно, более высокого потока. Тем не менее, мембранные материалы имеют ограничения температуры, за пределами которых может быть поставлена ​​под угроза их структурная целостность или стабильность размер.
• Скорость потока (поток): Желаемая скорость потока пермеата (поток) является критическим параметром конструкции. В то время как меньшие поры предлагают лучшее разделение, они по своей сути обеспечивают более низкий поток при заданном давлении. Проект системы должен сбалансировать необходимость разделения с необходимой пропускной способностью. Более высокие скорости потока могут потребовать более крупных площадей поверхности мембраны или более высоких рабочих давлений, влияющих на капитал и эксплуатационные расходы.

Таким образом, выбор размер пор правой мембранный фильтр является многогранным решением, которое требует тщательного понимания характеристик корма, желаемого исхода разделения, свойств доступных мембранных материалов и практических ограничений рабочей среды. Проблема в этом выборе может привести к дорогостоящей неэффективности или даже сбое процесса.

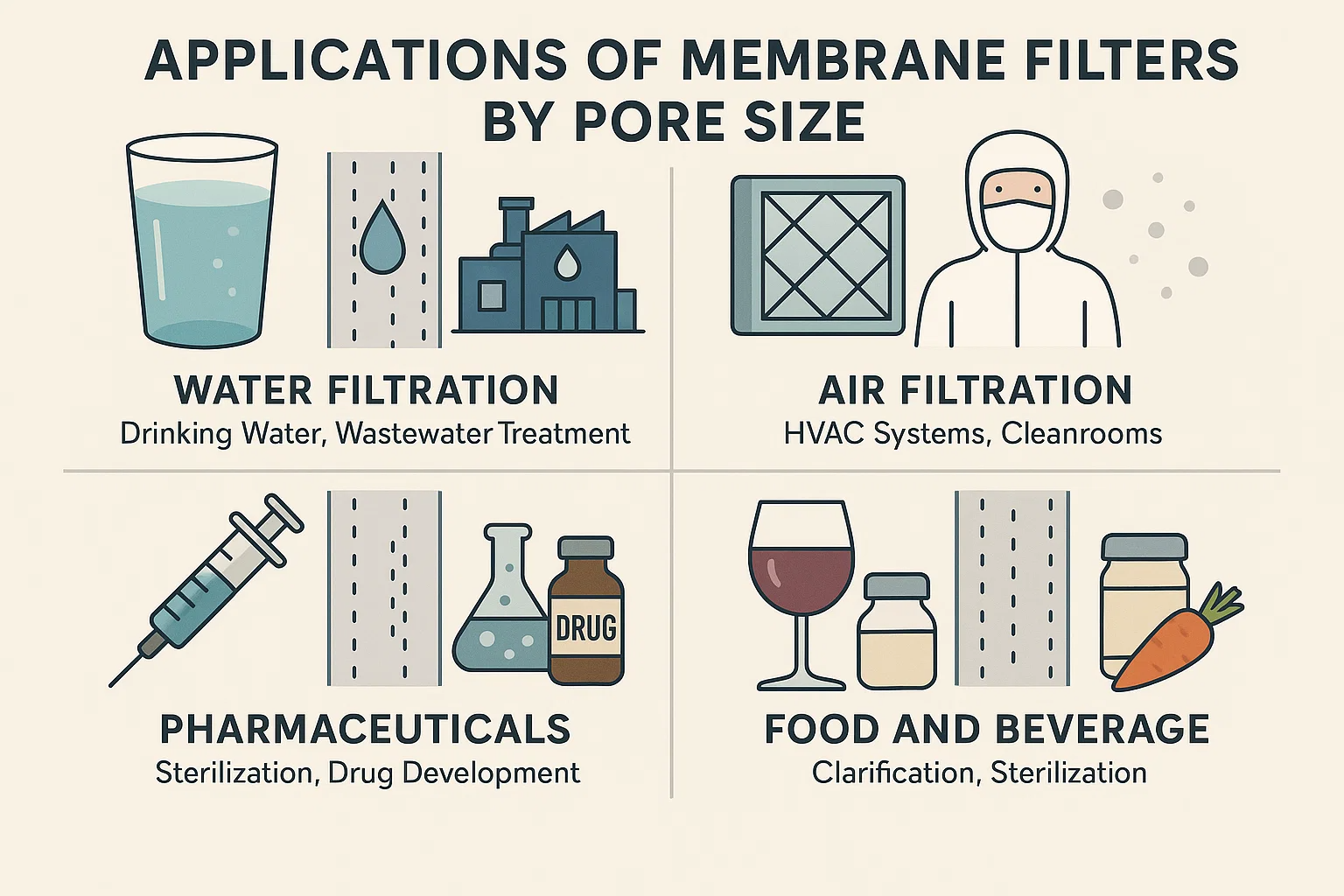

Применение мембранных фильтров по размеру пор

Способность мембранных фильтров точно контролировать то, что проходит, и что сохраняется, в основном из -за их инженерных размеров пор, делает их незаменимыми для широкого спектра отраслей. От обеспечения безопасной питьевой воды до производства спасительных лекарств эти фильтры являются центральными для очистки, разделения и процессов концентрации.

Фильтрация воды: питьевая вода, очистка сточных вод

Мембранные фильтры являются краеугольными камнями современной обработки воды, решающие проблемы с чистотой, начиная от макроскопических загрязняющих веществ до микроскопических патогенов и растворенных солей.

• Микрофильтрация (MF) и ультрафильтрация (UF): Эти мембраны с размерами пор в От 0,1 до 10 мкм (MF) и От 0,01 до 0,1 мкм (UF) Диапазон, широко используется для удаления суспендированных твердых веществ, мутности, бактерий, простейших (например Cryptosporidium и Giardia и вирусы из источников питьевой воды. Это отличные шаги предварительной обработки для более продвинутых мембранных систем, защищая более тонкие мембраны от загрязнения. При очистке сточных вод MF/UF может производить высококачественные стоки, подходящие для сброса или даже повторного использования, путем эффективного удаления суспендированных твердых веществ, бактерий и некоторых органических веществ.
• Нанофильтрация (NF): С размерами пор обычно От 0,001 до 0,01 мкм Мембраны NF используются для смягчения воды путем удаления мультивалентных твердого ионов (кальций, магний) и снижения уровней растворенного органического углерода (DOC), цвета и синтетических органических соединений (например, пестицидов) из питьевой воды. Это обеспечивает более высокую качественную проницательность, чем UF.
• Обратный осмос (RO): Эффективно <0,001 мкм Размеры «пор» (работа с помощью раствора-диффузии), мембраны RO являются конечным барьером для очистки воды. Они имеют решающее значение для опреснение морской воды и солоноватой воды, производящей питьевую воду. RO также необходим для производства Ультрапиральная вода Требуется в таких отраслях, как электроника, фармацевтические препараты и выработка электроэнергии, путем удаления почти всех растворенных солей и примесей.

Воздушная фильтрация: системы HVAC, чистые комнаты

В то время как термин «размер пор» обычно связан с жидкой фильтрацией, принцип одинаково применяется к фильтрации воздуха (газ), где мембраны фильтруют воздушные частицы.

• Микрофильтрация (MF) (и HEPA/Ulpa Media): Используются специализированная мембраноподобная среда, часто классифицируемая по эффективности удаления частиц, а не дискретным размером пор. Например, HEPA (высокоэффективное частичное воздух) Фильтры обычно захватывают 99,97% частиц $0.3\mu m$ в размерах и Ulpa (ультра-низко-частичный частичный воздух) Фильтры еще более мелкие. Они имеют решающее значение для:
  • Системы HVAC: Улучшение качества воздуха в помещении за счет удаления пыли, пыльцы, споров плесени и некоторых аллергенов.
  • Чистые комнаты: Создание и поддержание высококонтролируемых сред (например, ISO класса 1-9), необходимые для производства полупроводников, фармацевтического производства и деликатных исследований, где даже субмикронные частицы могут вызывать загрязнение или дефекты.

Фармацевтические препараты: стерилизация, разработка лекарств

Строгие требования к чистоте фармацевтической промышленности делают мембранные фильтры незаменимыми.

• Микрофильтрация (MF): Стерильная фильтрация жидкостей (например, культуральные среды, буферы, офтальмологические растворы) перед упаковкой является общим применением для 0,1 или 0,2 мкм MF мембраны, обеспечивающие удаление бактерий и грибов, избегая при этом чувствительных к тепло активным ингредиентам.
• Ультрафильтрация (UF): Мембраны UF (обычно От 0,01 до 0,1 мкм или конкретные MWCO) имеют жизненно важное значение для:
  • Концентрация и очистка белка: Концентрирующие терапевтические белки, ферменты и вакцины.
  • Диафильтрация: Удаление солей или обмена буферами во время очистки белка.
  • Удаление пирогена: Устранение эндотоксинов (пирогенов) из воды для инъекции (WFI).
• Нанофильтрация (NF) и обратный осмос (RO): Используется для предварительного лечения питательной воды для систем UF/RO и для создания Фармацевтическая вода (например, очищенная вода, вода для инъекции), которая требует чрезвычайно низких уровней примесей, включая растворенные соли и органические соединения.

Еда и напитки: разъяснение, стерилизация

Мембранные фильтры повышают качество, срок годности и безопасность широкого спектра продуктов питания и напитков.

• Микрофильтрация (MF):
  • Уточнение напитков: Разъяснение вина, пива (удаление дрожжей, бактерий и частиц дымки) и фруктовых соков.
  • Обработка молочной промышленности: Холодная пастеризация молока (уменьшающая бактериальная нагрузка без тепла), фракционирование компонентов молока.
• Ультрафильтрация (UF):
  • Концентрация белка: Концентрирующие молочные белки (например, для производства сыра), концентрация сывороточного белка.
  • Уточнение сока: Удаление суспендированных твердых веществ и макромолекул из соков при сохранении аромата.
• Нанофильтрация (NF):
  • Сахарное переработка: Оспания и очистка сахарных растворов.
  • Концентрация сока: Частичная концентрация соков с одновременной деминерализацией.
• Обратный осмос (RO):
  • Концентрация: Концентрация чувствительных к теплу жидкости, таких как кофе, фруктовые соки или молочные продукты, предлагая экономию энергии по сравнению с испарением.
  • Вода для обработки: Обеспечение высокоточной воды для препарата продукта и очистки.

Промышленное применение: химическая обработка, нефть и газ

Помимо расходных материалов, мембранные фильтры решают критические потребности в разделении и очистке в тяжелой промышленности.

• Микрофильтрация (MF) и ультрафильтрация (UF):
  • Очистка сточных вод: Общее разъяснение и удаление взвешенных твердых веществ из промышленных сточных вод.
  • Разрыв эмульсии: Отделение нефти от воды в металловообразивых жидкостях или производила воду в нефтегазовой промышленности.
  • Восстановление катализатора: Сохранение ценных катализаторов из реакционных смесей.
  • Предварительная обработка: Защита другого нижнего оборудования и более тонкие мембраны.
• Нанофильтрация (NF) и обратный осмос (RO):
  • Обрабатывать очистку воды: Предоставление водой с высокой точностью для котлов, охлаждающих башен и производственных процессов.
  • Восстановление продукта: Восстановление ценных химикатов из потоков отходов.
  • Концентрация рассола: Концентрация растворов соли в различных химических процессах.
  • Химическое разделение: Разделение специфических компонентов в химическом синтезе или этапах очистки.

Как определить размер пор мембранный фильтр

Хотя размер пор является фундаментальной характеристикой мембранного фильтра, это не всегда простое, прямое измерение. Вместо этого он часто выводится посредством стандартизированного тестирования или предоставляется производителями на основе их процессов контроля качества. Точное определение размера пор имеет решающее значение для обеспечения выполнения мембраны, как и ожидалось для его предполагаемого применения.

Спецификации, предоставленные производителями

Наиболее распространенный способ узнать размер пор мембранный фильтр - это рассмотрение Технические характеристики и листы данных, предоставленные производителем Полем Уважаемые производители вкладывают значительные средства в контроль качества и характеристику своих продуктов. Эти спецификации обычно перечисляют:

• Номинальный размер пор: Это общая классификация, указывающая на средний размер пор. Это означает, что мембрана предназначена для сохранения определенного процента частиц при указанном размере или выше. Например, номинальный фильтр 0,2 мкм может сохранить 99,9% частиц при таком размере. Это в среднем и не подразумевает, что каждая поры - именно такой размер.
• Абсолютный размер пор: Это более точная спецификация, указывающая на то, что все частицы, больше, чем указанный размер, сохраняются (часто на 100% удержание в конкретных условиях испытаний). Это важно для таких приложений, как стерильная фильтрация, где требуется полное удаление микроорганизмов.
• Молекулярный разрыв веса (MWCO): Для ультрафильтрационных и нанофильтрационных мембран производители часто указывают MWCO в Daltons, что описывает молекулярную массу, при которой 90% специфического глобулярного белка (или dextran) сохраняется мембраной. Это функциональная мера размера пор для молекулярного разделения.
• Удерживание рейтингов для конкретных организмов: Особенно для фармацевтических или водоочистных применений производители могут указать способность мембраны сохранять определенные бактерии (например,, Brevundimonas diminuta для 0,22 мкм стерильных фильтров) или вирусов. Это предлагает практическую, ориентированную на приложение мера производительности.

Важно отметить, что разные производители могут использовать несколько разные методологии тестирования или определения для «номинального» против «абсолютного», поэтому сравнение спецификаций между брендами требует тщательного рассмотрения.

Методы тестирования: тест на пузырьковую точку, микроскопический анализ

Помимо претензий производителя, существуют установленные методы для характеристики или проверки эффективного размера пор и целостности мембранного фильтра.

1. Тест на пузырьковую точку

А Тест на пузырьковую точку является широко используемым, неразрушающим методом для определения наибольшего размера пор в мембранном фильтре и для проверки целостности мембраны. Он основан на принципе, что жидкость, удерживаемая в поре при поверхностном натяжении, может быть вызвана давлением газа.

• Принцип: Мембрана сначала смачивается жидкой (например, водой или спиртом), заполняя все поры. Затем давление газа (обычно воздух или азот) применяется на одну сторону смачивающейся мембраны, в то время как другая сторона открыта для атмосферы (или погружается в жидкость). По мере того, как давление газа постепенно увеличивается, оно в конечном итоге преодолеет поверхностное натяжение, удерживающее жидкость в самой большой пор. В этой «пузырьковой точке» будет наблюдаться непрерывный поток пузырьков, появляющийся со влажной стороны мембраны.
• Расчет: Давление, при котором это происходит, напрямую связано с самым большим размером пор с помощью уравнения молодого лаверса:
• P = ( 4γпосадкаθ )/D:
  • P это пузырьковое давление
  • γ это поверхностное натяжение смачивающей жидкости
  • θ это угол контакта жидкости со стенкой пор (часто предполагается, что 0 ∘ для полного смачивания, поэтому cos θ = 1 )
  • D диаметр самой большой пор.

Тест на точку пузырька отлично подходит для контроля качества, обнаружения производственных дефектов или проверки, была ли повреждена или скомпрометирована мембрана (например, химическая атака или чрезмерное давление) в использовании. Точка пузырька ниже, чем ожидалось, указывает на то, что присутствуют большие поры, что подразумевает потерю целостности.

2. Микроскопический анализ (например, электронная микроскопия)

Для более прямой визуальной оценки структуры пор можно использовать передовые микроскопические методы, особенно:

• Сканирующая электронная микроскопия (SEM): SEM обеспечивает изображения с высоким разрешением мембранной поверхности и поперечного сечения, позволяя прямой визуализации пор. Хотя он не дает функционального размера пор, как тест на пузырьковую точку, он может выявить морфологию пор, распределение и общую мембранную структуру. Современное программное обеспечение для анализа изображений может затем использоваться для измерения размера видимых пор и генерации распределения пор пор.
• Проникновение электронная микроскопия (TEM): TEM предлагает еще более высокое увеличение и разрешение, полезное для характеристики очень мелких пор мембран UF, NF и RO, особенно их внутреннюю структуру.

Несмотря на неоценимый для исследований и разработок, микроскопический анализ, как правило, является лабораторным методом, а не обычным в процессе или полевой тесте для проверки размера пор из-за ее сложности и затрат.

Важность точного определения размера пор

Точное определение размера пор имеет первостепенное значение по нескольким причинам:

• Обеспечение производительности: Обеспечивает, что мембрана достигнет желаемой эффективности разделения (например, стерильность, ясность, отторжение растворенного вещества).
• Оптимизация процесса: Помогает в выборе правильной мембраны для конкретного применения, предотвращая чрезмерную фильтрацию (слишком маленькие пор, высокая стоимость, низкая поток) или недостаточную фильтрацию (слишком большие поры, недостаточная чистота).
• Контроль качества: Служит жизненно важной мерой контроля качества для производителей и конечных пользователей, подтверждая последовательность партии и целостность продукта.
• Поиск неисправностей: СПИД в диагностике проблем, таких как загрязнение, повреждение или производственные дефекты, которые могут изменить эффективный размер пор.

По сути, понимание и проверка размер пор мембранного фильтра - это не просто академическое упражнение; Это важный шаг в проектировании, эксплуатации и поддержании эффективных систем фильтрации.

Общие проблемы, связанные с размером пор

В то время как мембранные фильтры являются невероятно эффективными инструментами разделения, их сложная структура пор также делает их восприимчивыми к нескольким операционным проблемам. Многие из этих проблем, такие как загрязнение, засорение и потребность в тестировании целостности, по сути связаны с размером пор мембраны и ее взаимодействием с фильтрацией жидкости.

Загрязнение: как размер пор влияет на мембранное загрязнение

Загрязнение Возможно, является самой распространенной и значительной проблемой в мембранной фильтрации. Это относится к накоплению нежелательных материалов на или внутри мембранных пор, что приводит к уменьшению потока пермеата (скорость потока) и/или увеличение трансмембранного давления (TMP), необходимого для поддержания потока. Это накопление по существу уменьшает эффективный размер пор и повышает сопротивление потоку.

Как размер пор влияет на загрязнение:

• Меньшие размеры пор, склонность к более высокой загрязнению: Мембраны с меньшими полями (UF, NF, RO), как правило, более восприимчивы к загрязнению, потому что они отвергают более широкий диапазон веществ, включая меньшие коллоиды, макромолекулы и растворение органического вещества, которые могут осадить на поверхности мембраны или адсорбировать в пор. Более жесткая структура предлагает больше сайтов для взаимодействия и меньше места, чтобы пройти через фолатанты.
• Порная подключение: Частицы или молекулы, больше, чем поры мембраны, будут накапливаться на поверхности, образуя «слой пирога». Этот слой действует как вторичный фильтр, добавляя сопротивление и уменьшая поток.
• Блокировка пор/адсорбция: Меньшие фолатанты, особенно растворенные органические молекулы, могут адсорбировать во внутренних поверхностях пор или блокировать вход в пор, эффективно уменьшая диаметр пор. Это часто сложнее очистить, чем поверхностное загрязнение.
• Биотонирование: Микроорганизмы (бактерии, грибы, водоросли) могут прикрепляться к поверхности мембраны и пролиферировать, образуя липкую биопленку. Эта биопленка может быстро охватывать поры, значительно препятствовать потоку и даже привести к необратимому повреждению, если не управлять эффективно. Размер пор не предотвращает биологическую привязанность, но более плотная мембрана может ограничить проникновение.

Загрязнение снижает эффективность фильтрации, увеличивает потребление энергии (из -за требований к более высоким давлению), сокращает срок службы мембраны и требует частой очистки или замены, которые добавляют к эксплуатационным затратам.

Засорение: проблемы и стратегии профилактики

Засорение является тяжелой формой загрязнения, где поры мембраны полностью заблокированы, часто более крупными частицами или агрегатами, что приводит к резкой или полной потере потока. В то время как загрязнение может быть постепенным снижением, засорение может быть более внезапным.

Проблемы, связанные с засолением:

• Необратимый урон: Сильная засорение может сделать мембраны невозможными для очистки, что приведет к преждевременной замене.
• Неравномерное распределение потока: Частично забитые мембраны могут привести к неравномерному потоку через поверхность мембраны, потенциально создавая локализованные участки более высокого давления и напряжения.
• Отключение системы: Частое засорение требует времени простоя системы для очистки или замены мембраны, влияя на производительность.

Стратегии предотвращения засорения:

• Эффективное предварительное лечение: Это самая важная стратегия. Используя более грубые фильтры (например, картриджные фильтры, гранулированные медиа-фильтры) или даже мембраны MF в качестве предварительного фильтра до того, как системы UF, NF или RO могут удалять более крупные суспендированные твердые вещества и уменьшить нагрузку на более тонкие мембраны.
• Соответствующий выбор размера пор: Выбор размер пор, который подходит для качества питательной воды и применения уровня предварительной обработки. Чрезмерное пленку (использование слишком маленького размера пор для данного подачи) усугубит засорение.
• Оптимизированная динамика потока: Работа с соответствующими скоростями поперечного потока в фильтрации тангенциального потока (TFF) помогает отнести загрязнение от поверхности мембраны, сводя к минимуму образование слоя торта.
• Режимы регулярных уборки: Реализация графика химической очистки (чистые на месте или CIP) и/или физическая чистка (например, обратная связь для MF/UF) для удаления накопленных грязных турантов, прежде чем они станут необратимо забитыми.

Тестирование целостности: обеспечение постоянного размера пор и производительности

Учитывая критическую роль размера пор в мембранных характеристиках, особенно в приложениях, требующих абсолютной частицы или микробного удержания (например, стерильная фильтрация), Тестирование целостности имеет первостепенное значение. Тестирование на целостность проверяет, что структура пор мембраны остается нетронутой и свободной от дефектов, трещин или обходных каналов, которые будут эффективно создавать поры с большим количеством.

• Почему это важно: Даже единый производственный дефект или рабочее ущерб (например, от чрезмерного давления, химической атаки или обработки) могут привести к «шнурке» или разрыву. Такой дефект обходит загрязненное исключение размера пор, позволяя проходить загрязняющие вещества, ставя под угрозу весь процесс фильтрации.
• Общие методы:
  • Тест на пузырьковую точку: Как обсуждалось, это основной метод. Падение давления в точке пузырьки указывает на большой дефект.
  • Диффузионный тест: Измеряют поток газа через смачиваемые поры при давлении ниже пузырьковой точки. Чрезмерный поток указывает на дефект.
  • Тест на удержание давления: Измеряет распад давления с течением времени в запечатанном газовом смачиваемом фильтре. Быстрое падение давления предполагает утечку.
  • Протенок прямого потока: Аналогично диффузионному тесту, но измеряет общий поток газа, который включает в себя как диффузию, так и объемный поток через любые большие дефекты.

Тестирование на целостность обычно выполняется до и после критических процессов фильтрации (особенно в фармацевтических препаратах и ​​стерильных приложениях) и после циклов очистки. Это обеспечивает уверенность в том, что эффективная производительность размера пор мембраны поддерживается в течение всего срока службы.

Таким образом, управление проблемами, связанными с размером мембранной пор, такими как загрязнение и засорение, требует проактивных стратегий, связанных с тщательными предварительной обработкой, оптимизированной эксплуатацией и устойчивой очисткой. Кроме того, регулярное тестирование на целостность обеспечивает уверенность в том, что важные возможности мембраны в эксплуатации остаются бескомпромиссными.

Выбор правильного мембранного фильтра

Путешествие от понимания того, что значит размер пор, чтобы понять его разнообразные приложения, завершается критической задачей выбора верно мембранный фильтр для конкретной потребности. Это решение редко является простым и включает в себя систематическую оценку нескольких ключевых факторов для обеспечения оптимальной эффективности, эффективности и экономической жизнеспособности.

Оценка ваших конкретных потребностей в фильтрации

Первый и самый важный шаг - четко определить цели вашего процесса фильтрации. Спросите себя:

• Каков желаемый результат? Вы пытаетесь:
  • Уточнить жидкость (удалить мутность)?
  • Стерилизовать раствор (удалить бактерии/вирусы)?
  • Сконцентрируйте ценный продукт (например, белки)?
  • Удалить растворенные соли или конкретные ионы?
  • Очистить воду до уровня ультрапирода?
• Какой требуемый уровень чистоты? Каков максимально допустимая концентрация или размер остаточных загрязняющих веществ? Это будет напрямую направить необходимый размер пор. Например, фильтр 0,45 мкм может быть достаточным для общего разъяснения, но для стерильной фильтрации требуется 0,22 мкм или более плотный фильтр.
• Какова природа потока корм? Это жидкость или газ? Какова его типичная нагрузка на частицы или растворенное содержание твердых веществ? Это очень вязкое или относительно тонкое?
• Какова требуемая пропускная способность (скорость потока)? Сколько нужно обрабатывать жидкость или газ за единицу времени? Это влияет не только на тип мембраны, но и на общую площадь поверхности мембраны.
• Каковы нормативные требования? Для применений в фармацевтических препаратах, пищевых продуктах и ​​напитках или питьевой воде могут быть конкретные нормативные стандарты (например, FDA, USP, который), которые определяют производительность фильтра.

Четкое понимание этих потребностей приведет к сужению потенциальных типов мембран (MF, UF, NF, RO) и их соответствующих диапазонов размер пор.

Учитывая свойства отфильтрованной жидкости

Помимо загрязняющих веществ, характеристики самой жидкости играют значительную роль в выборе мембраны, особенно в отношении совместимости мембранных материалов.

• Химический состав:
  • PH: PH жидкости должен быть совместим с мембранным материалом. Некоторые материалы быстро разлагаются в очень кислых или щелочных условиях.
  • Присутствие растворителей: Органические растворители могут набухать, растворять или сильно повредить определенные полимерные мембраны. Керамические мембраны или специфические устойчивые к растворителям могут быть необходимы.
  • Окислители: Сильные окислители (например, хлор) могут повредить многие мембранные материалы, особенно полиамидные мембраны Ro/NF. Устойчивые к хлору мембраны или предварительная обработка для удаления хлора могут потребоваться.
• Температура: Диапазон рабочих температур должен находиться в пределах пределов допуска в мембране. Высокие температуры могут вызвать деградацию мембраны или изменения в структуре пор. И наоборот, очень низкие температуры могут повысить вязкость жидкости, уменьшая поток.
• Вязкость: Высокие вязкие жидкости требуют более высоких рабочих давлений или больших площадей поверхности мембраны для достижения желаемых скоростей потока, независимо от размера пор.
• Потенциал загрязнения: Оцените потенциал для жидкости, чтобы нанести мембрану. Жидкости с высоким содержанием суспендированных твердых веществ, коллоидов, растворенных органических веществ или микроорганизмов потребуют более надежного предварительного лечения, конкретных мембранных материалов или эффективных стратегий очистки. Мембраны с поверхностными свойствами, которые сопротивляются адгезии (например, гидрофильные поверхности для водных растворов), могут быть полезными.

Оценка экономической эффективности различных типов мембран

Капитальные и эксплуатационные затраты, связанные с системами мембранной фильтрации, значительно различаются в зависимости от выбранной технологии и ее масштаба.

• Капитальные затраты (CAPEX):
  • Стоимость мембраны: Более тонкие пор мембраны пор (ro> nf> uf> mf), как правило, дороже на единицу площади из -за их сложного производства.
  • Системные компоненты: Операции с более высоким давлением (RO, NF) требуют более надежных насосов, сосудов и трубопроводов, увеличивая начальные затраты на установку.
• Оперативные расходы (OPEX):
  • Потребление энергии: Затраты на насос непосредственно пропорциональны рабочим давлению и скорости потока. Системы RO, требующие наибольшего давления, имеют наибольшее потребление энергии.
  • Замена мембраны: Срок службы варьируется в зависимости от применения, качества подачи и режима очистки. Замена мембранов из мелких пор может быть значительной повторяющейся стоимостью.
  • Очистка химикаты и процедуры: Частота и агрессивность очистки, необходимая для борьбы с загрязнением, способствуют эксплуатационным расходам.
  • Затраты на предварительное лечение: Уровень предварительной обработки, необходимый для защиты мембраны, также добавляет к общему операционному бюджету.

Очень важно выполнить Общая стоимость владения (TCO) Анализ, который рассматривает как первоначальные инвестиции, так и долгосрочные операционные расходы. Иногда инвестирование в немного более дорогую мембрану с лучшей сопротивлением загрязнения или более длительным сроком службы может привести к значительной экономии на энергию, очистке и затраты на замену в течение срока службы системы. И наоборот, выбор системы RO, когда NF будет достаточно, может быть ненужным расходом капитала и энергии.

Тщательно рассмотрив эти переплетенные факторы - ваши цели фильтрации, характеристики жидкости и экономические последствия - вы можете принять обоснованное решение выбрать мембранный фильтр с оптимальным размером пор и свойствами для вашего конкретного применения. Этот целостный подход обеспечивает не только эффективную фильтрацию, но и устойчивую и экономичную работу.

Все еще есть вопрос? Просто свяжитесь с Hangzhou nihaowater, мы хотели бы помочь.
